  创意组合机械传动综合检测实验系统适用于高等院校机械(或机电)类专业的机械传动性能综合测试实验,也可以进行机械传动方案优化、机械传动创意组合等性能测试实验,可以培养学生综合设计能力、创新能力和工程实践能力。
  创意组合机械传动综合检测实验系统运用全新的创新设计理念,将机械系统的原动件、被试件、负载分成若干模块,可根据实验教学要求,进行被测试件的多样化选择、拼装和测试,变型功能强,能够自动进行数据采集处理、工况控制与实验结果自动输出,测试精度高,是智能化的综合性实验设备。

创意组合机械传动综合检测实验系统
实验台外观图(仅供参考具体以实物为准)

一、实验项目
1、典型机械传动装配实训及性能测试实验
2、新型机械传动装置装配实训及性能测试实验
3、传动系统组合装配实训及性能测试实验
4、机械传动方案优化设计性实验
5、机械传动创意组合设计性实验

二、实验内容
1、单级传动项目7种(渐开线直齿圆柱齿轮传动、渐开线斜齿圆柱齿轮传动、渐开线直齿圆锥齿轮传动、蜗杆传动、V型带传动、同步带传动、滚子链传动等7种)
2、两级传动项目42种,第一级传动的高速元件安装在电机轴上,第一级传动低速元件和第二级传动的高速元件分别安装在轴承支座的的两端,第二级传动的低速元件安装在磁粉加载器上。双级传动模块需一个轴承支座。
V型带传动+渐开线直齿圆柱齿轮传动、同步带传动+渐开线直齿圆柱齿轮传动、滚子链传动+渐开线直齿圆柱齿轮传动、渐开线直齿圆柱齿轮传动+渐开线斜齿圆柱齿轮传动、渐开线斜齿圆柱齿轮传动+渐开线直齿圆柱齿轮传动、渐开线直齿圆锥齿轮传动+渐开线直齿圆柱齿轮传动、蜗杆传动+渐开线直齿圆柱齿轮传动等42种。
3、三级传动项目210种,第一级传动的高速元件安装在电机轴上,第一级传动低速元件和第二级传动的高速元件分别安装在轴承支座的的两端,第二级传动的低速元件和第三级传动的高速元件分别安装在轴承支座的的两端,第三级传动的低速元件安装在磁粉加载器上。三级传动模块需两个轴承支座。
渐开线直齿圆柱齿轮传动+渐开线斜齿圆柱齿轮传动+渐开线直齿圆锥齿轮传动、渐开线直齿圆柱齿轮传动+渐开线斜齿圆柱齿轮传动+同步带传动、渐开线直齿圆柱齿轮传动+渐开线斜齿圆柱齿轮传动+滚子链传动、V型带传动+渐开线直齿圆柱齿轮传动+渐开线斜齿圆柱齿轮传动、V型带传动+渐开线直齿圆柱齿轮传动+渐开线直齿圆锥齿轮传动、V型带传动+渐开线直齿圆柱齿轮传动+同步带传动、V型带传动+渐开线直齿圆柱齿轮传动+滚子链传动、滚子链传动+渐开线直齿圆柱齿轮传动+渐开线斜齿圆柱齿轮传动、滚子链传动+渐开线直齿圆柱齿轮传动+渐开线直齿圆锥齿轮传动等210种。
4、四级传动方案(渐开线直齿圆柱齿轮传动+渐开线斜齿圆柱齿轮传动、渐开线直齿圆锥齿轮传动+蜗杆传动 传动比测试及效率)
各级传动项目合计可达259种。
三、主要技术参数
(一)机械参数:
1、工作台机械部分由平板和各传动模块组成,平板采用优质45号钢平磨加工硫化表面,长900mm宽500mm厚25mm,平板上根据各传动模块的组成需要,铣制连接用T型槽;电机采用直流伺服电机,功率355W,电机通过轴承座连接,安装在平板上,中心高120mm;用磁粉制动器FZK-2.5作为加载器,采用轴承安装座安装在平板上,中心高120mm。
2、各配置模块零部件:
1)900X480mm平板(带机柜):一套
2)电机组件:一套
3)制动器组件:一套(另配力臂)
4)轴承支座组件:两套
5)直齿圆柱齿轮传动组件:一套
6)斜齿轮传动组件:一套
7)园锥齿轮传动组件:一套
8)蜗杆传动组件:一套
9)V型带传动组件:一套
10)同步带传动组件:一套
11)滚子链传动组件:一套
12)半联轴器:4个
      以上各部件均配好平键。
13)弹性柱销:12个(与联轴器相配)
14)轴端盖:6个(中间沉头孔根据电机轴端和轴承支座轴端螺纹孔配作)
15)GB/T37-1988 T型槽用螺栓:20个
16)GB/T95-2002 平垫:20个
17)GB/T41-2000 螺母:20个
18)GB/T819.1-2000螺钉:10个
19)GB/T819.1-2000螺钉:10个
20)压力传感器座(低):2个
21)压力传感器座(高):1个
22)微型磁性表座:2个(上装式,与压力传感器座(低)装配好)
23)磁性表座:1个(上装式,与压力传感器座(高)装配好)
3、配套工具模块
24)13-16开口扳手:2把
25)8-10开口扳手:2把
26)内六角扳手(8件套):1套
27)十字螺丝刀(150mm):2把
28)轴用卡簧钳:1把
29)轴承安装用套管:1套
30)活动扳手(250mm):1把
31)紫铜棒(φ35×200):1根
32)0.5磅榔头:1个
33)木榔头:1个
34)小三角拉马:1个
35)收纳盒:1个
4、配套电脑:联想品牌台式电脑(选配)
(二)电气参数:
1、直流电机1台  调速0-1500rpm ,功率 355W;
2、磁粉制动器1台  额定转矩25N.m
3、光电测速装置2套
4、拉(压)力传感器2个;50N 精度0.1%;100N精度0.1%
5、电源:单相220V ±10%  5A  50Hz  漏电保护:I△n≤30mA  t≤0.1s
6、工作环境:温度-10℃~70℃ 相对湿度≤90%(25℃)
(三)测控系统参数:

序号名  称规  格配置备  注
1CPUSTM32 主频72MHz1个
2显示屏5英寸真彩液晶屏
分辨率:800*480
1块
3接口USB-A接口1个
4USB-B接口1个
5RS485级联网络接口2个
6打印机接口1个
7模拟通道12bit4个
8数字通道TTL 1-10MHz4个
9加载通道0.6/20A1个



四、技术特点
1、测控系统,采用ARM Cortex-M3内核CPU作为数据采集及处理单元,能将实验台各传感器数据实时采集和分析处理,并能在5英寸32位真彩色液晶屏上显示效率曲线和各参数实时数据,方便观察分析实验过程及特征,同时用户可通过交互按钮,设置各项参数,及手动、自动采集关键点数据,并自动保存在内部数据列表内,可随时查看数据列表。
3、当系统与PC联机时,各项参数可通过PC端测试系统设置,同时数据实时传输到PC端,配套的测试系统可将数据做进一步分析处理。用户通过PC端测试系统,可实时检测各项数据,同时能远程调节实验负载。
4、系统配备智能化实验设备管理系统接口,支持智能化实验室设备管理系统协议。实验台配有实验帮助按钮,实验过程中可通过按钮请求帮助。

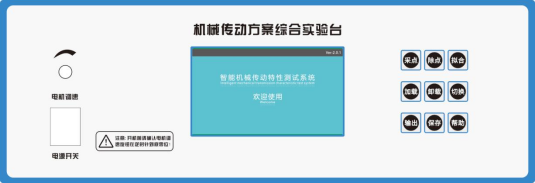

实验台操作显示面板
实验台操作显示面板

五、实验台配套软件
该实验台配套软件为本公司开发,软件能动态适时采集、显示实验数据,可自行设定任一时间采样或连续采样,自动进行数据处理,自动输出实验结果。软件用C++编写,主要由下拉菜单、显示面板、电机控制操作面板、数据操作面板、被试件参数数据库、测试记录数据库六大部分构成。其中电机控制操作面板主要用于控制试验台架,下拉菜单中可以设置各种参数,显示面板用于显示试验数据,测试记录数据库,用于存放并显示临时测试数据,被测参数数据库,用来存放被测参数, 数据操作面板主要用来操作两个数据库中的数据。其优点是,贴近用户、使用方便、功能强大、操作简单。



友情提示:
1、货品验收:阁下收货时请检查创意组合机械传动综合检测实验系统的货品外观,核实创意组合机械传动综合检测实验系统的数量及配件,拒收处于受损状态的创意组合机械传动综合检测实验系统;
2、质保:顶邦将为阁下提供创意组合机械传动综合检测实验系统产品说明书内的质保条件和质保期,在质保范围内提供对创意组合机械传动综合检测实验系统的免费维修,超出条件承诺时提供对创意组合机械传动综合检测实验系统的有偿维修;
3、退换货:阁下单方面原因导致的创意组合机械传动综合检测实验系统选型错误或创意组合机械传动综合检测实验系统购买数量错误,造成创意组合机械传动综合检测实验系统的退换货要求,将不被接受;
4、货期:创意组合机械传动综合检测实验系统的发货期为参考值,如您需要了解创意组合机械传动综合检测实验系统的精确货期,请与顶邦的销售人员联系;
5、如阁下对创意组合机械传动综合检测实验系统有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关创意组合机械传动综合检测实验系统的咨询。
