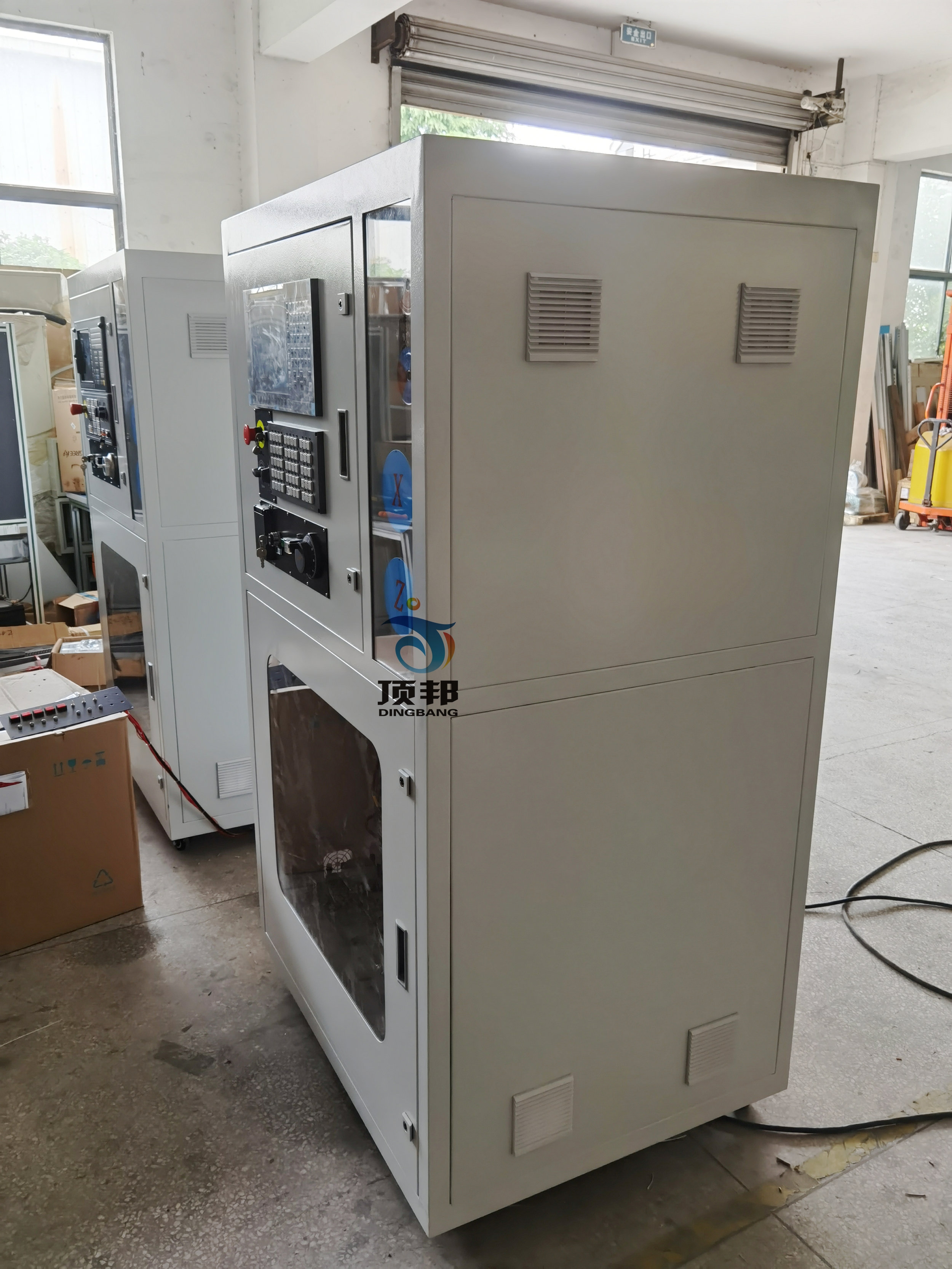

一.   外形要求
1. 实训机床采用一体型立式结构，底部配置四个带锁万向脚轮；
2. 实训机床整体采用RAL7035白色涂装，电气安装板采用镀锌板，要求外观美观，无毛刺；
3. 外形尺寸为宽1000mm*高1700mm（未计算脚轮高度）*深800mm；
4. 实训机床集成CNC面板、伺服轴、主轴及伺服放大器、变频器、断路器、电源等电气元件；
5. 除CNC面板、电气柜采用铰链开关门外，其余开口要求使用门板封闭，并配置排热风扇；
6. 实训机床顶层前端为CNC操作面板，操作面板右侧为机床轴展示窗口，要求展示窗口与框架齐平且配置防护观察窗，机床轴上需要安装转动示意用转盘，转盘要求做好轴名称标识，并且在旋转时容易识别；

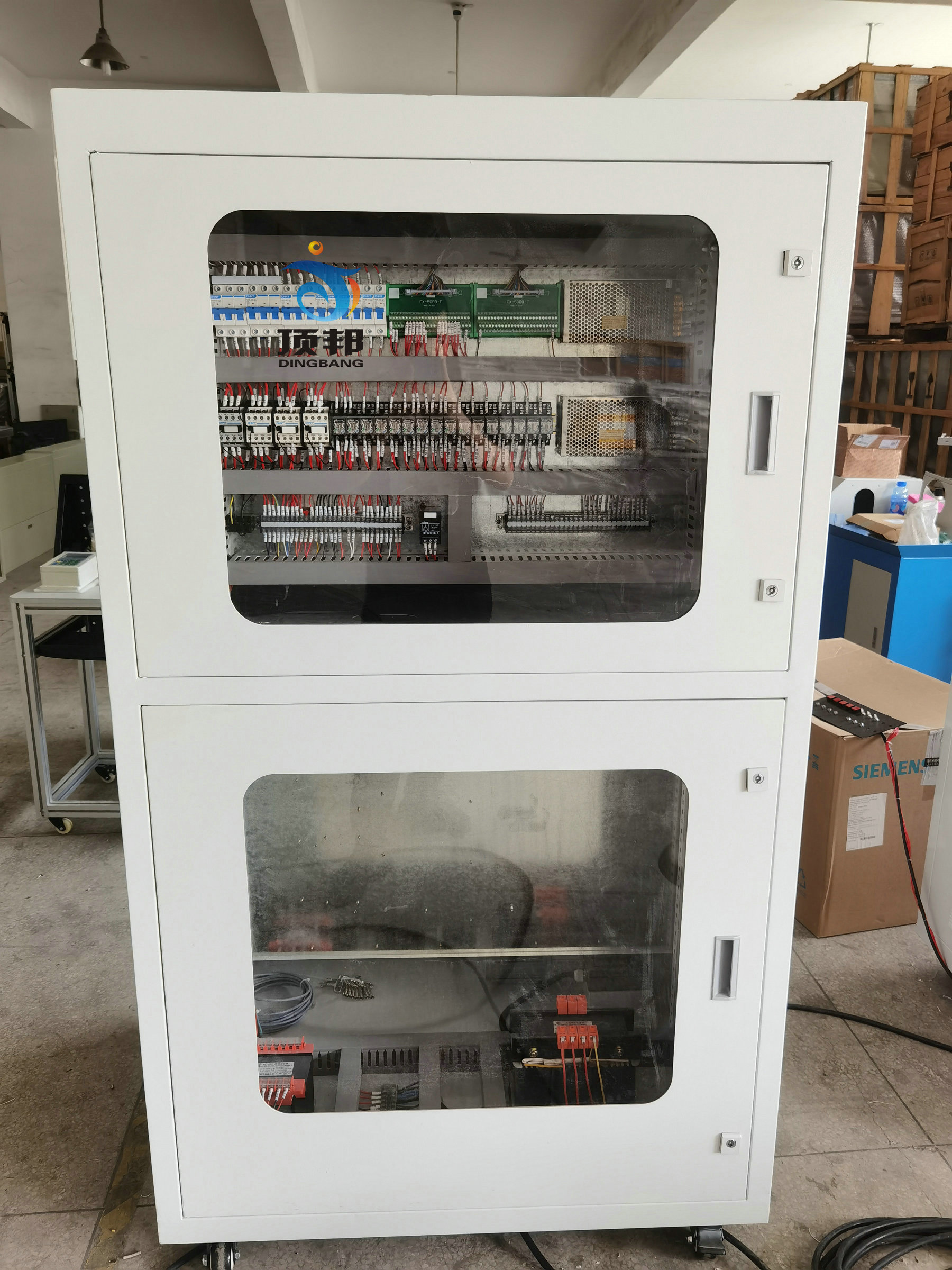

7. 实训机床顶层后端及底层为电气元件摆放位置，要求电气布局合理,走线整洁美观；
二． 功能要求
1. 实训机床采用发那科0i-F车床系统；
2. 车床系统均采用伺服加工轴及变频主轴的配置；
3. 实训机床需要具备基本实训功能；
4. 每套实训机床需配有至少一个以太网口，供上位机连接使用；
5. 每套实训机床预留IO接口，预留数字量输入不少于8点，预留数字量输出不少于8点；
6. 每套实训机床必须能够通过外部PLC（IO信号）控制机床启动、停止，以及报警信号的采集；
7. 每套实训机床内预设至少3套加工子程序（对应不同的加工轨迹），并且要求能通过外部PLC（IO信号）控制机床调用对应的加工子程序；
8. 供电采用交流380V三相五线制供电；
9.要求配套提供加工仿真软件，要求能够兼容发那科0i-F系统，并且能够在WIN7 64位旗舰版SP1操作系统上运行；
配置清单－FANUC 0I-TF系统
