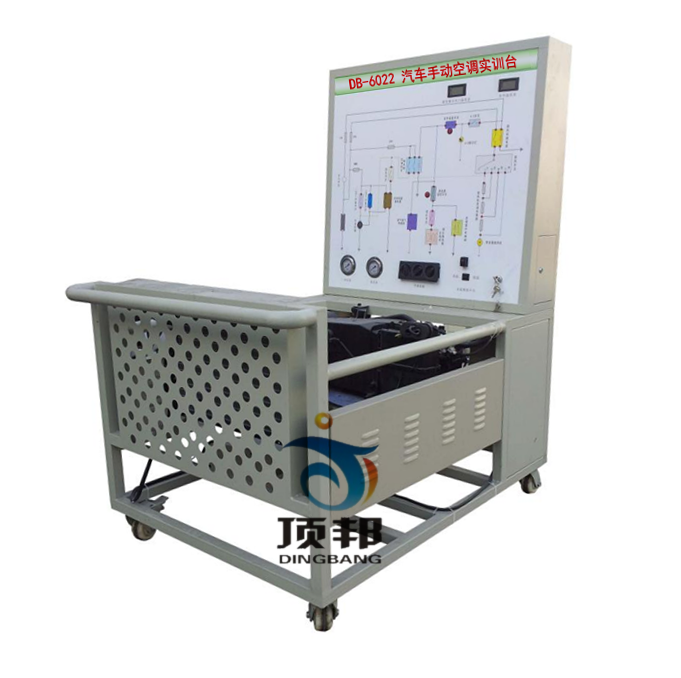

汽车手动空调实训台

一、产品简介
汽车手动空调实训台采用原汽车手动空调系统为基础,充分展示汽车手动空调系统的组成结构和工作过程。
汽车手动空调实训台适用于中高等职业技术院校、普通教育类学院和培训机构对汽车手动空调系统理论和维修实训的教学需要。
汽车手动空调实训台满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1.真实可运行的汽车手动空调系统,充分展示汽车手动空调系统的组成结构和工作过程。
2.实训台面板采用3mm厚铝塑板;UV平板喷绘面板打印有不褪色的彩色电路图与工作原理图;可直观对照电路图和实物,认识和分析汽车手动空调系统的工作原理。
3.实训台面板上安装有检测端子,可直接在面板上检测空调系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
4.实训台面板上安装有高、低压力表,进出风口温度表,可实时显示空调管路压力、进出风口温度的参数变化。
5.实训台提供了练习加注制冷剂、检漏等实操工作平台。
6.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。
7.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆,表面采用喷涂工艺处理,带自锁脚轮装置。无线设故,可由老师设置故障,学员分析并查找原因,智能故障设置系统配套专用12V开关电源,车辆断电状态下查找不影响故障设置;故障设置含断路,偶发等现象;对比实验台面板图上零件图和接插口针脚,直接在故障部位测量,掌握实车故障分析和排除方法。
技术配置:
外形尺寸:1500×1000×1700mm(长×宽×高)
动力电源:三相四线380V±10% 50Hz
外接电源:交流220V±10% 50Hz
工作电压:直流12V
制 冷 剂:R134a
工作温度:-40℃~+50℃
高压压力表:0~3.5MPa
低压压力表:0~1.5MPa
三相异步电动机:
     电  压:AC 380V
     功  率:2.2KW
     转  速:1420r/min
真空泵:
      电  压:AC 220V 50Hz
     功  率:120W
     抽气速率:25L/min
     极限压力:10~30Pa
     转  速:1000r/min
     进气口径:?6
     用油量:0.25L
     噪  声:65
     移动脚轮:120*80mm
四、基本配置(每台)

序号名 称规格型号单位数量
1检测控制面板(面板柜)装有各种检测端子以及彩色电路图和原理图(950*900*4mm)1
2点火开关上海顶邦1
3高压压力表R134a,0~3.5MPa1
4低压压力表R134a,0~1.5MPa1
5数字式进风口温度表上海顶邦1
6数字式出风口温度表上海顶邦1
7空调控制器总成原车全新1
8空调蒸发箱总成原车全新1
9压缩机总成原车全新1
10膨胀阀总成原车全新1
11干燥器总成原车全新1
12鼓风机总成原车全新1
13冷凝器原车全新1
14冷却电子风扇原车全新1
15三相异步电动机YT 100L1-41
16真空泵RS-1A1
17移动台架(带自锁脚轮装置)1500×1000×1700mm(长×宽×高)1
18故障模拟与排除装置上海顶邦1
19设备教师手册上海顶邦1
20设备合格证、保修卡上海顶邦1



友情提示:
1、货品验收:阁下收货时请检查汽车手动空调实训台的货品外观,核实汽车手动空调实训台的数量及配件,拒收处于受损状态的汽车手动空调实训台;
2、质保:顶邦将为阁下提供汽车手动空调实训台产品说明书内的质保条件和质保期,在质保范围内提供对汽车手动空调实训台的免费维修,超出条件承诺时提供对汽车手动空调实训台的有偿维修;
3、退换货:阁下单方面原因导致的汽车手动空调实训台选型错误或汽车手动空调实训台购买数量错误,造成汽车手动空调实训台的退换货要求,将不被接受;
4、货期:汽车手动空调实训台的发货期为参考值,如您需要了解汽车手动空调实训台的精确货期,请与顶邦的销售人员联系;
5、如阁下对汽车手动空调实训台有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关汽车手动空调实训台的咨询。
