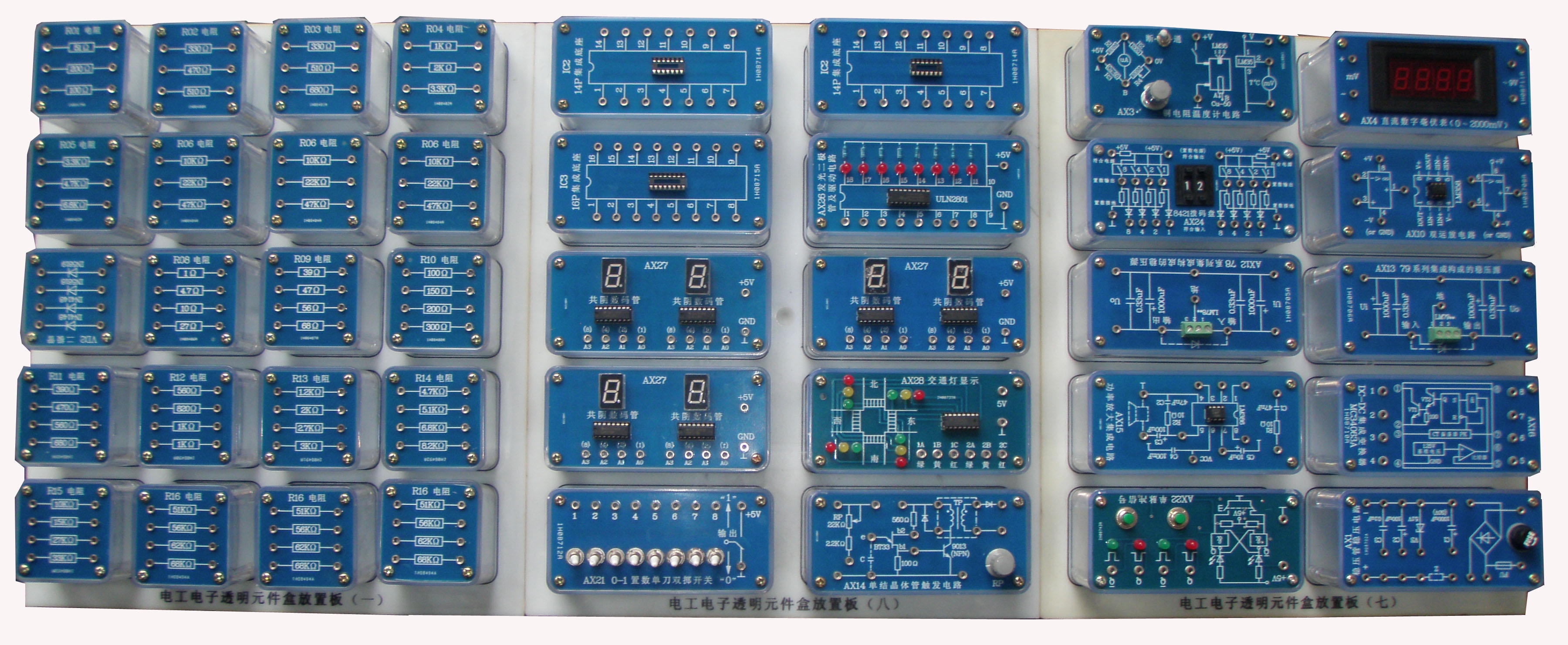

（透明电子元件模块示例图，共9块板，140多只透明有机塑料封闭元件盒）

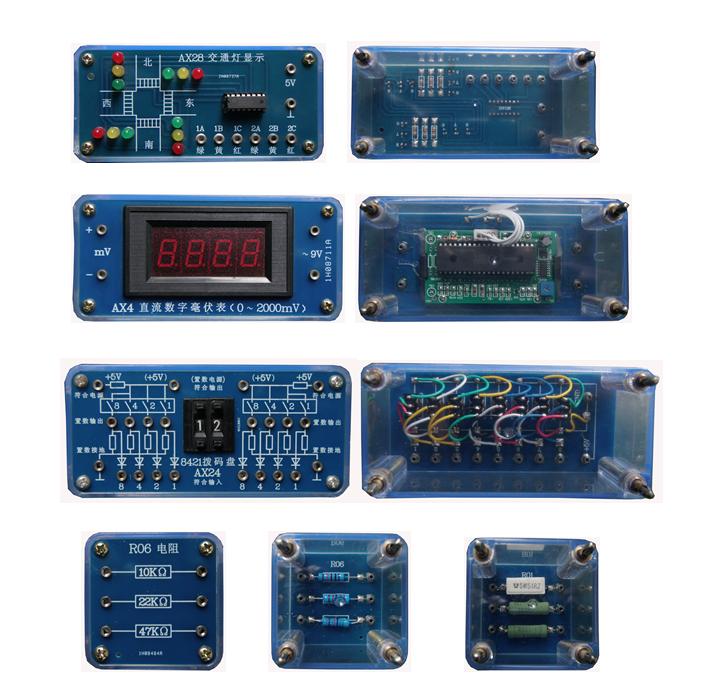

（部分透明有机塑料封闭元件盒正反面图 ）

一、概述
  电子工艺实训考核装置根据实际生产和相关岗位职业技能要求研制而成，可完成模拟电子技术实训、数字电子技术实训、综合应用实训、电子产品工艺焊接组装调试等实训项目。本实验台适用于电气类、电子类、机电类的<模拟电子技术>、<数字电子技术>、<电工基础>等课程和非电类专业的模拟与数字电路模块的教学与实验、实训，电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目，包括多个组合模块，能为学生提供了一个综合应用、创新实训的平台。
二、装置特点
  电子工艺实训考核装置提供100多种实训模块，各模块的接口均已引至板上的专用插座，通过模块的四个弹性插脚可布局于专用实训操作底板。学生可用专用实训导线组合各种实训线路，完成不同的实训项目；
  电子工艺实训考核装置电源、测量仪表输出端以接线柱和接线端子两种方式引出，实训操作方便；
学生可设计、搭接、调试、验证新的电子电路，培养创新意识和能力。
三、技术性能
输入电源：单相三相交流电源220VAC±10%，具有触电及过载保护功能，确保人身安全。
工作环境：－10～40℃；环境湿度：≤90%（25℃）
外形尺寸：长×宽×高=1600×700×1800mm
装置容量：≤1KVA
安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。设备绝缘电阻≥20MΩ，抗电强度在AC1.5KV、10mA、1min无击穿无飞弧、接地电阻≤4Ω。
四、基本配置及功能
电子工艺实训考核装置由实训台、电源控制屏、实训模块、实训工具等组成。

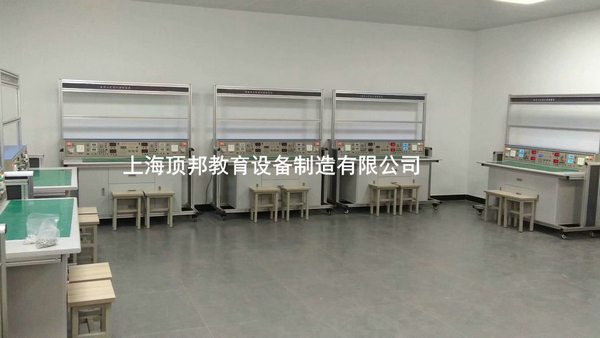

电子工艺实训考核装置采用工业铝合金型材框架，在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表，也可挂放其它通用电工电子实训挂箱，扩展完成多门课程实训；第二层可放置PVC夹板，用来夹放实训图纸。实训台下方还设有四个带刹车的万向轮，便于移动和固定。
活动柜（1个）
活动柜设有3个带拉手抽屉，可存放实训工具。两侧分为6层结构，可放置实训模块。
电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：
1. 交流电源
(1) 高压交流电源：六路AC220V电源接口，可为外配仪器设备提供工作电源。
   (2) 低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护、功能，同时还提供带中心抽头双17V交流电源。
2. 直流电源
(1) 可调直流电源：两路0.0V～30V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有数显输出指示。
(2) 固定直流电源：±12V/1A、±5V/1A固定输出，每路均具有短路保护措施。
3. 测量仪表
3.1数字直流电流表（AX4模块单元）:测量范围：0～2000mA
3.2数字直流电压表:测量范围：0～30V，输入阻抗：47K?/V
3.3指针式直流微安表: 测量范围：±100μA, 测量精度：2.0级
3.4数字直流毫伏表:测量范围：0～2000mV，输入阻抗：47K?/V
★4.电子实训创新教学与管理模块-元器件检测模块
（1）印刷线路板为单层印刷电路板，印刷线路板厚度为2mm，每块印刷线路板四个角上有4mm镙丝固定孔。
（2）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽3mm，器件装在反面, 正面用镀金接线孔引出。
（3）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式RFID读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。
（4）元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、 管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的E、B、C三个极任意接到编号为1、2、3的三个引出点上。
注：（5）RFID读卡全室配置1套。
五、本设备可以完成的实训项目
模拟电子技术综合应用、创新实训项目目录
项目一  常用二极管的性能测试及应用
项目二  双极晶体管及场效管输出特性的测定
项目三  单管放大电路的研究
项目四  两极放大电路及负反馈放大电路的研究
项目五  助听器电路的调试（电子产品线路）（综合应用）
项目六  恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目八  整流、滤波及稳压电路的研究
项目九  直流稳压正、负电源电路的研究
项目十  典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一  OTL功率放大电路的故障排除
项目十二  LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三   运算放大器基本运算电路
项目十四   对由运放器组成的积分运算电路、微分运算电路
项目十五   对由运放器组成的电压比较器传输特性的研究
项目十六   气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七  方波、三角波和锯齿波发生器电路的研究与测试
项目十八  三角波、方波及正弦波发生器的制作竞赛
项目十九  RC（文式桥式）正弦波振荡器和制作与调试
项目二十  电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二  直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三  恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
数字电子技术综合应用、创新实训项目目录
（一）、基础实训项目
项目一  基本逻辑门电路功能测试
项目二  优先编码器功能测试
项目三  二进制译码器和数据选择器功能测试
项目四  全加器和超前进位全加器功能测试
项目五  数值比较器功能测试
项目六  七段码锁存/译码/驱动器功能测试
项目七  各类触发器功能测试
项目八  双向移位寄存器功能测试
项目九  二一五一十进制计数器功能测试
项目十  二位十进制计数/译码/驱动/显示电路
项目十一  可逆十进制计数电路功能测试
项目十二  N进制计数电路功能测试
项目十三  555定时器基本应用电路
项目十四  微分型单稳态触发器
项目十五  集成单稳态触发器及其应用
项目十六  集成施密特触发器及其应用
（二）、综合应用实训项目
项目十七  声光控制节能路灯电路（电子产品线路）（综合应用）
项目十八  8线数据传输电路（电子产品线路）（综合应用）
项目十九  4位环形计数节拍发生器（电子产品线路）（综合应用）
项目二十  秒脉冲信号发生器（电子产品线路）（综合应用）
项目二十一  救护车/消防车声响报警电路（电子产品线路）（综合应用）
项目二十二  D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三  数控变频三角波—方波发生器
项目二十四  移位寄存器彩灯显示电路（电子产品线路）（综合应用）
项目二十五  8位优先编码器抢答电路（电子产品线路）（综合应用）
项目二十六  触摸式密码电子锁电路（电子产品线路）（综合应用）
项目二十七  数字钟电路（电子产品线路）（综合应用）
项目二十八  二位十进制计数符合电路（电子产品线路）（综合应用）
项目二十九  交通灯控制电路（电子产品线路）（综合应用）
项目三十   升/降阶梯波发生器（电子产品线路）（综合应用）
项目三十一  光电转换加/减计数电路（电子产品线路）（综合应用）
（三）、电力电子技术及应用、创新实训项目
项目一 晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
项目四 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
项目五 IGBT 直流斩波电路的调试与分析（电子产品电路）（综合应用项目）
项目六 双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）
项目七 功率晶体管（BJT）PWM 控制直流电动机可逆调速电路（电子产品电路）（综合应用项目）
