DB-300NS 单片机实验开发装置

一、产品概述
单片机实验开发平台既是参照国家人力资源与社会保障部颁发的《广电和通信设备电子装接工》、《广电和通信设备调试工》、《液晶显示器件制造工》、《半导体分立器件和集成电路装调工》等国家职业标准实训技能要求开发。也是按世界技能竞赛标准及要求设计。
单片机实验开发平台不仅适用于各类技工院校、职业院校在国家职业资格目录中电子通信行业相关工种的技能考核鉴定，也可用于电子技术基础及设计、单片机原理及应用、嵌入式系统及应用等课程的教学实训、创新设计及国内外各种电子技术技能竞赛和应用电子技术专业人才培养。

设备现场参考图

二、产品功能与结构
单片机实验开发平台主要由工作台、实训屏、电路实训模块等组成。
1. 工作台：桌身采用优质铝型材做骨架，整机既坚固耐用，美观大方。桌面采用25mm厚高密度纤维板，外贴防火板，PVC截面封边，具有耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁等特点。正面设计有两个滑轨抽屉，可放置实训工具、导线等。桌面上方有实训屏、模块盒安放横梁、工具网孔板、高档条形LED照明。
2. 电源屏：由两路相互独立、对称的实验电源组成，可同时满足2人在同一实验台上完成不同的实验内容。设有总电源开关、电源指示灯、电源插座，为实训任务提供电源，具有漏电保护、过流保护、短路保护、接地保护等。由箱体和面板组成，采用Q235冷轧钢板折弯后焊接而成，表面静电喷塑处理，文字符采用现代UV打印技术处理，使面板标识清晰且经久耐用。中间区域设计有模块搭建区。

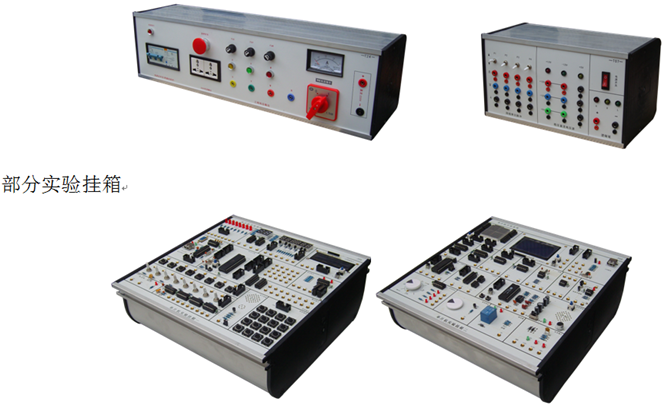

设备参考图，具体以实物为准

三、参数概览
1. 工作电源：单相三线 AC220V±5% 50HZ
2. 安全保护：具有接地保护、漏电保护功能，安全性符合相关的国标标准。
3. 额定功率：≤1.5kW
4. 外形尺寸： L1600mm×W1500mm×H1800mm（±30mm）
四、设备配置清单

序号	配置名称	规格型号	品牌	单位	数量
1	工作台	DB-300NS	顶邦	套	1
2	电源屏	DB-300NS	顶邦	套	1
3	编程实训模块	DB-300NS	顶邦	套	1

五、设备详细清单

序号	设备名称	详细参数
1	工作台	1.结构尺寸：采用铝型材设计 L1600mm×W1500mm×H1800mm（±30mm）（±30mm） 2.操作台：尺寸：L1600mmW700H1800mm,主体采用6030铝合金型材材料做骨架，骨架铝型材表面阳极氧化处理，材料经过机械加工拼装成型。台架采用金属方孔网板装饰，表面喷彩色环氧塑粉，正面设计有两个滑轨抽屉，可放置实训工具、导线等，桌面采用25mm厚高密度纤维板，外贴防火板，PVC截面封边，桌面具有耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁等特点。 3.LED灯棚：钢板冷轧钣金工艺精制而成，表面静电喷塑，配置创意现代条形LED吸顶灯，飘月台形状，科幻感十足。 4.工具网孔挂板：钢板冷轧钣金工艺精制而成，表面静电喷塑，可挂置常用线材、工具、耗材等。
2	电源屏	1.电源盒结构：由箱体和面板组成，采用Q235冷轧钢板折弯后焊接而成，表面静电喷塑处理，文字符采用现代UV打印技术处理，使面板标识清晰且经久耐用。 2.由两路相互独立、对称的实验电源组成，可同时满足2人在同一实验台上完成不同的实验内容。设有总电源开关和电源指示灯。 3.主要功能器件：含漏电路器、熔断器、电源指示灯、333插座、223插座。 4.中间区域设计有模块搭建区，可放置PCB模块。 5.直流电源：USB 5V

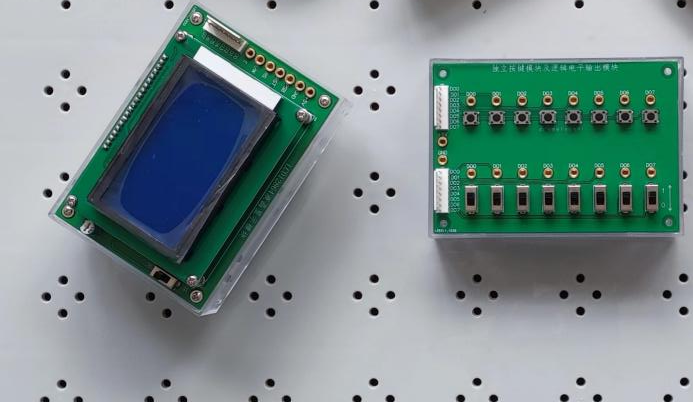

3	编程实训模块	1.STM32主机模块 STM32L053CPU编程模块单片机板 2.C51主机模块 51编程模块单片机板 3.LED 实验板 RGB三色灯1个，白色灯1个，红色、黄色、蓝色、绿色5mmLED 各4个 4.按键模块 8位独立式键盘,8位开关量输入 5.数码管显示实验 8位数码管，使用74HC595驱动 6.4X4键盘模块 16个轻触开关组成44键盘 7.16X16点阵显示模块 4个88点阵构成1616点阵，74HC595级联驱动 8.1602液晶显示模块 1602液晶屏组成，可采用4位数据传输和8位数据传输方式，用于显示162个字符。 9.12864点阵图文液晶显示模块 12864液晶屏组成，带字库与不带字库电路通用，只需换液晶屏，用于显示汉字与图形。 10.ST-LINK V2下载器

（一）单片机内部功能实验：
1、单片机内部定时／计数器实验（脉冲计数）
2、单片机内部定时／计数器实验、中断控制综合实验（电脑时钟）
3、51C单片机串行口实验
4、SMT32单片机串行口实验
5、单片机I／O口实验
6、单片机ISP小系统实验和看门狗实验
8、串并转换（74LS164），扩展2位七段LED实验
9、并串转换（74LS165）实验
10、v／F转换实验
（二）51单片机、SMT32单片机常用接口与应用实验
11、8位8路A／D转换ADC0809实验
12、8位1路D／A转换DAC0832实验
13、定时／计数器8253A实验
14、串行通信接口控制电路8251／8250实验
15、I／O口（74LS273／74LS244）扩展实验
16、并行口扩展实验8255／8155
17、地址译码（3一8译码器74LS138）实验
18 、8X8 LED点阵实验
19 、128X64 LCD点阵实验
