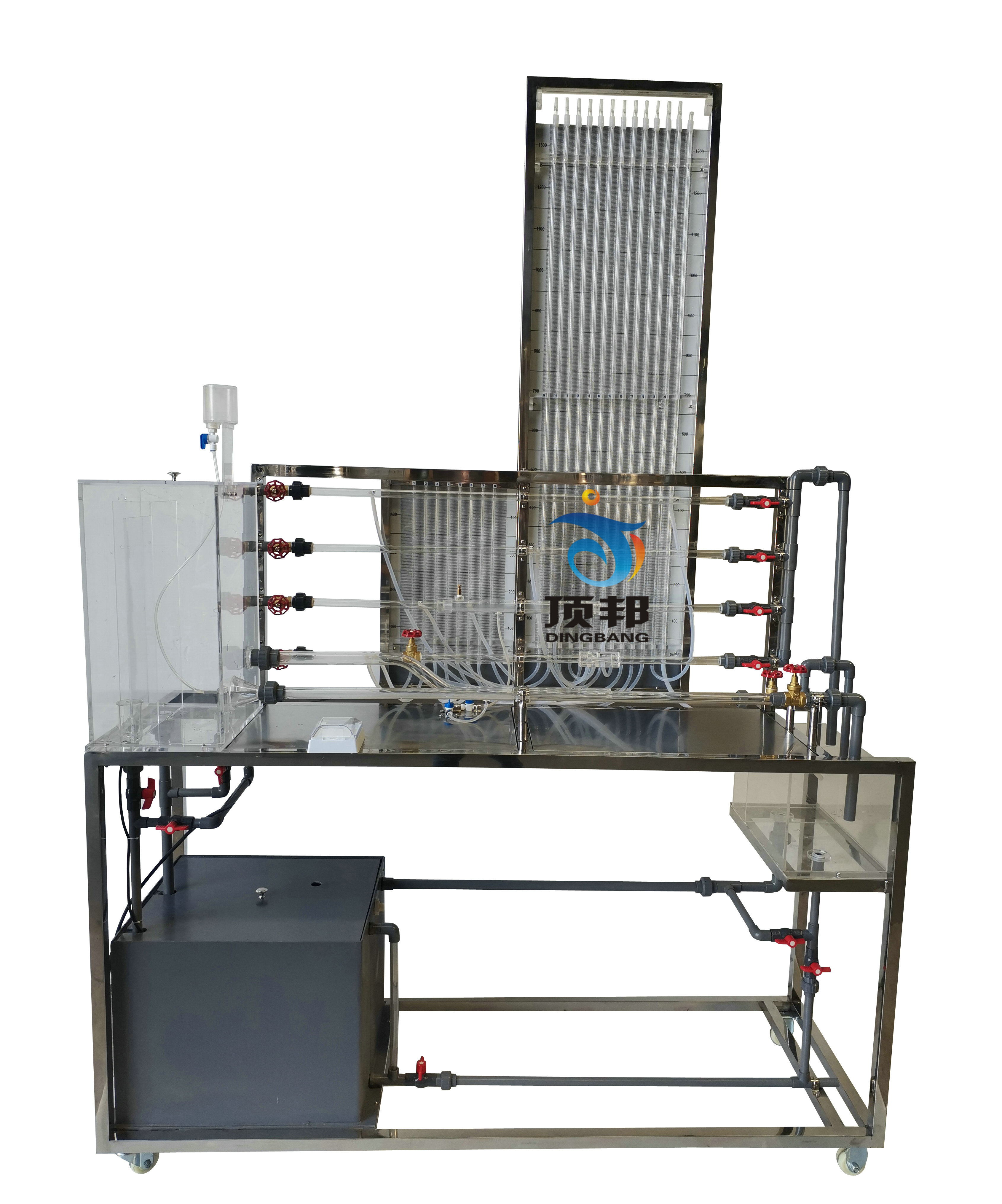

DB-LLZ 流体力学综合实验装置

设备特点：
1、流体力学综合实验装置为新型流体力学综合试验台, 结构小巧,布置合理，一台多用。
2、试验水箱和管道采用厚壁优质透明有机玻璃管，实验现象清晰，方便学生观察。
3、流体力学综合实验装置整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4、流体力学综合实验装置设计可360度观察，实现全方位教学与实验。
实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。
主要配置：
雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、雷诺管：长度1100mm、内径Φ15mm，有机玻璃。
3、伯努利管：总长1100mm、内径Φ20mm和Φ14mm，有机玻璃管制作，按两点法求出各有变化点的动静压头。
4、沿程阻力管：长1100mm、内径Φ14mm，有机玻璃制作，两测压点间的距离：800mm。
5、局部阻力管：总长1100mm、内径Φ14mm和Φ23mm，有机玻璃制作，上装文丘里流量计、闸阀，可用来测定流体流经铜闸阀的前后压差，以及对文丘里流量计进行校核。
6、实验流量Q=0～18 L/min，毕托管实验流速：100～200cm/s，最大静压水头400mmH2O。
7、测压计由22根直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。
8、静音环保型水泵：扬程：12m，流量：15L/min，功率：120W。
9、计量槽：容积10L透明有机玻璃制作，带计量刻度。
10、实验水箱：有机玻璃制成，容积40L，上装指示液盒，指示液为红墨水。
11、蓄水箱：容积约100L，PVC板焊制而成。
12、实验所用的流体-水为全循环使用设计，充分节约水资源。
13、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
14、外形尺寸：1600×550×2000mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。

友情提示：

1、货品验收：阁下收货时请检查流体力学综合实验装置的货品外观，核实流体力学综合实验装置的数量及配件，拒收处于受损状态的流体力学综合实验装置；

2、质保：顶邦将为阁下提供流体力学综合实验装置产品说明书内的质保条件和质保期，在质保范围内提供对流体力学综合实验装置的免费维修，超出条件承诺时提供对流体力学综合实验装置的有偿维修；

3、退换货：阁下单方面原因导致的流体力学综合实验装置选型错误或流体力学综合实验装置购买数量错误，造成流体力学综合实验装置的退换货要求，将不被接受；

4、货期：流体力学综合实验装置的发货期为参考值，如您需要了解流体力学综合实验装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对流体力学综合实验装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关流体力学综合实验装置的咨询。
