一、概述
源-网-荷-储系统装置，就是可再生发电能源，耦合储电系统、储热系统，通过电力输配系统和热力输配系统满足用户需要的一种系统。

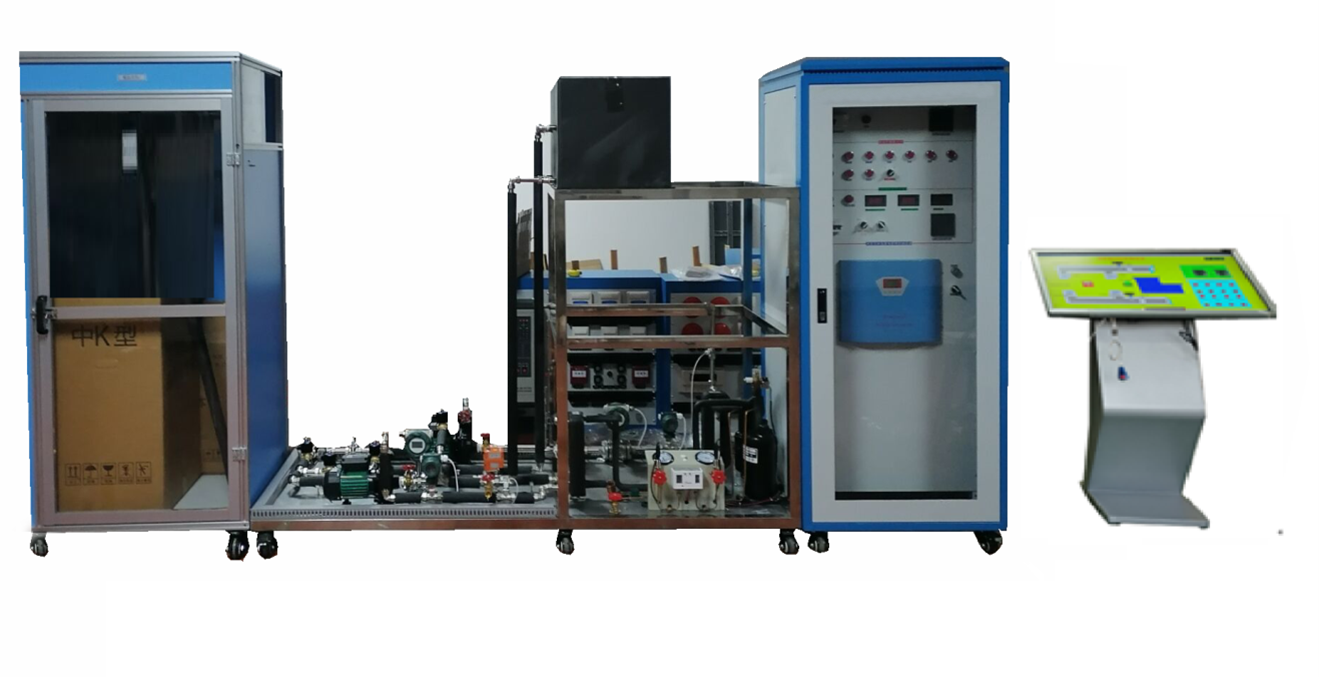

多能互补综合能源制冷热泵系统实验平台，通过太阳能电池发电，通过电池储电，与电网一起满足小型中央空调系统用电需要。在该系统中，电能仅仅是辅助能源，消耗量低，同时采用电池和蓄热装置，可提高太阳能利用，同时也可利用电网电价政策，实现削峰填谷。

二、技术参数
1、工作电源：三相五线制 AC 220V±10% 50Hz
2、安装尺寸：长×宽×高500×800×220cm
3、整机容量:最大供冷量：2.3kW；
4、最大输入总功率：4.5kW；制冷额定功率：1.5kW；制热额定功率：2.5kW
5、制冷剂：R22；
三、系统功能特点
1、源网荷储装置，是太阳能电池，将太阳能转化为电能，经过储能、变换、并网、并通逆变系统转换成交流电能、带动用户冷热系统工程中的设备。空气源热泵机组可通过水箱蓄冷蓄热，把水箱温度升高/降低，水箱中的冷热水经水泵传递到室内，也可直接向用户供冷供热，保证中央空调正常采暖/供冷。
2、在夏季，热泵处于制冷模式，可降低水箱内的水温，或直接输送到空调箱中，满足室内制冷需要。
3、在冬季，热泵处于制热模式，可提高水箱内水温蓄热，或热媒水直接输送到空调箱中，满足室内供暖需要。
*4、工作模式：6种工作
1）夏季水箱蓄冷模式
2）夏季主机水箱供冷模式
3）夏季主机供冷模式。
4）冬季热泵水箱蓄冷模式
5）冬季热泵主机水箱供冷模式
6）冬季热泵主机供冷模式。

四、系统组成
1、太阳能光伏板与风力发电：
太阳能发电主要由太阳能光伏板、太阳能支架、配输电系统组成，太阳板参数：1500W，电压24V。

2、风力发电电机：
1000W，电压380V。
3、太阳能储能
由太阳能储能储能电池、400A/1时。
4、电池、发电机控制器：
可控制发电器的风车的运行，速度，充电速度功率100W
5、控制器、
离网逆变器5000W、41V切入市电，55V接入蓄电池，范围手动可调节。
6、空调制冷与空调热泵系统：
制冷系统由压缩机、冷凝器：蒸发器、过滤器，膨胀阀、压力表组成，热泵是基于空调制冷基础中，压缩机高效工作过程中，利用制冷系统中换热器的热泵原理与介质之间的热交换来完成，利用水的导热性来实现热泵过程。
7、空调调节、
空气调节系统由风机盘管、冷暖水箱、水泵、流量计、房间，室内换热系统的制冷和供热都是通过对空气的降温或升温实现的。
8、控制柜：
1700*800*700，前为透明玻璃，标准机械设计，

*9、21寸一体机控制软件功能
1）系统软件可显示7路温度采、2个流量数据、4个电磁阀控制、空调组态监控、可实现原理图中所列的关键参数监测、存储与调节功能。所测量变量如下：
2）温湿度变量：房间温度与相对湿度、送往房间的冷热水供水温度与回水温度、空气源测进出空气温度与相对湿度、水箱进出口水温；
3）流量变量：热泵主机冷热水流量、蓄热水箱流量、压力变量：热泵出口水压力。功耗数据：热泵功耗、水泵功耗、风机盘管功耗。
4）太阳能发电量：风力发电量、电池电量，电池参数，在软件上同步查询，显示
5）工作模式：所有均为可电动调节阀门。6种工作模式自动切换。
6）可实现太阳能发电数据量计算、电池储能量、空调电参数、功率等功能
10、主机系统
整个由PC进行通信，从而控制整个空调的运行，也可通过网络实现远程控制。空调的运行参数由传感器及变送器进行采集，并通过A/D模块转换后送入数据中，再由送到PC中进行实时显示监控。
五、配置表

六：功能：
1、太阳能系统的应用
2、太阳能电池板的应用
3、储能系统应用
4、热泵空调应用
5、风力发电机的应用
6、太阳能逆变系统的应用
7、光伏系统与风电系统联合应用
8、储能系统与市电的联合应用
七、在线教育课程开放平台（配1个登录帐号）:
1）本系统是互通教学多元化管理平台，将传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！
2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。
3）在线教育开放平台资源库：
1、《锅炉技术》课程
燃料与燃烧设备、锅炉在国民经济中的作用、锅炉的容量参数型号、锅炉的性能指标、锅炉成分换算、标准煤、锅炉燃烧成分、锅炉燃烧成分原理一、锅炉燃烧成分原理二、锅炉热效利用一、锅炉热效利用二、锅炉燃烧产物的热平衡计算、锅炉反应状态、锅炉温度计算、锅炉反应过程、锅炉油反应过程、强化煤燃烧、上煤机一、上煤机二、锅炉二次风设计、炉糛、烧煤器、燃气炉沸腾炉结构原理、沸腾炉特点、循环流化床锅炉、固体燃烧准备系统、麿煤机、自然循环水锅炉动力特点、气液两相液体流动形态、水循环原理、自然循环动力计算一、自然循环动力计算二、水循环可靠效验、强迫流动锅炉水循环动力一、强迫流动锅炉水循环动力二、集箱效应、集箱效应计算、锅炉管内传热一、锅炉管内传热一、传热恶化方式、受热面、水杂质指标、蒸汽清化处理计算、电站锅炉所有系统动画演示、锅炉的工作原理、锅炉给水泵动画、锅炉原理、装配动画。

2、《冰箱电气与控制》课程
温控器的接线、其他类型温控器、冰箱重锤式启动继电器、冰箱PTC启动继电器、冰箱除霜计时器及压缩机接线、冰箱、空调压缩机接线图、温控器种类及原理、除霜计时器作用及特点、除霜电路原理1、除霜电路原理2、除霜计时器检修。

3、《热泵空调系统原理与维修》课程
制冷设备电气控制系统结构、制冷设备电气控制系统结构、压缩机的结构种类及特点、压缩机接线柱的测量辨识、单相压缩机接线柱的测量、压缩机常见故障与检修、电机的种类、电机结构特点、电机绕组阻值检测、电机接线图、空调压缩机、电机、四通阀接线、电机常见故障与检修方法、四通阀的结构及原理、四通阀安装、电子膨胀阀原理、电子膨胀阀检测演示、电子膨胀阀现场安装、负离子发生器检修、电加热器检修、空调电加热器现场、电磁阀的作用及特点1、电磁阀的作用及特点2、电磁阀的作用及特点3、电磁阀的检测演示、主令开关检修接触器的种类与应用、接触器的工作原理、接触器的安装与接线、接触器的故障与检测、继电器的种类、中间继电器、热继电器、压缩机常见故障与检修、反向驱动电路分析与检修、反向驱动电路图解与检修、热继电器工作过程、时间继电器、电路板继电器、压力控制器检修、油压差控制器特点及作用、油压差控制器接线、油压差控制器安装与故障检修、湿度控制器检修、水流开关工作原理、水流开关检修、水流开关现场检修、示波器的使用1、示波器的使用2、直流电源电路图解与检修1、直流电源电路图解与检修2、存储电路图解与检修、反向驱动电路图解与检修、室外换热器、室内环境、室内换热器温控电路图解与检修、存储电路图解与检修、遥控接收、显示电路图解与检修、室外风机、四通阀电加热器驱动电路1、室外风机、四通阀电加热器驱动电路2、晶振电路图解与检修、复位电路图解与检修、风速检测电路图解与检修、三分钟延时电路图解与检修、压缩机过流检测电路分析与检修、开关电路图解与检修、室内风机驱动电路图解与检修1、室外换热器、室内环境、室内换热器温控电路图解与检修。
