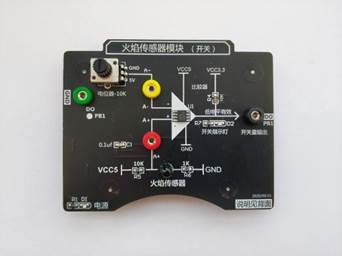

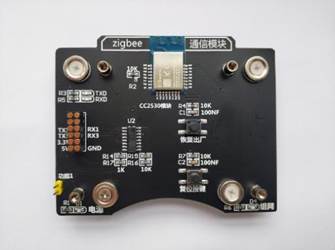

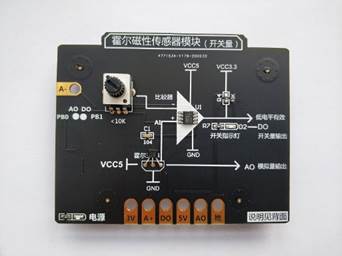

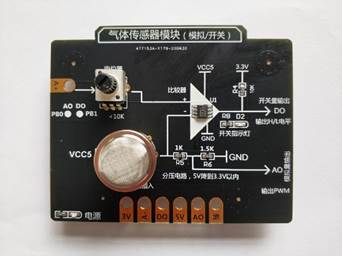

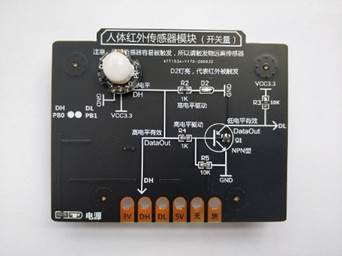

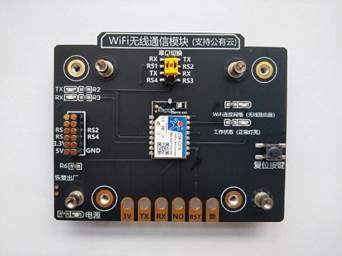

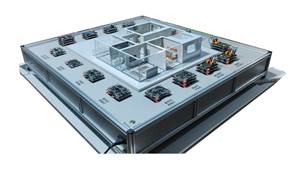

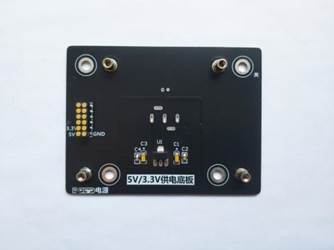

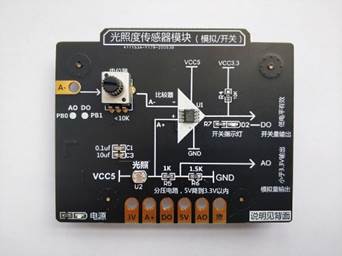

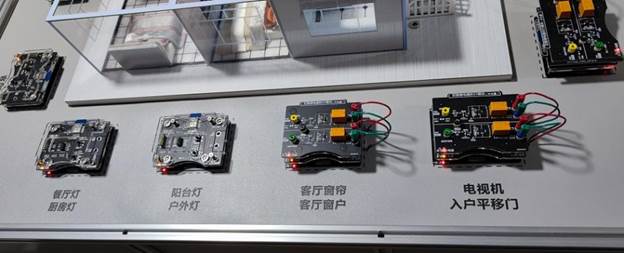

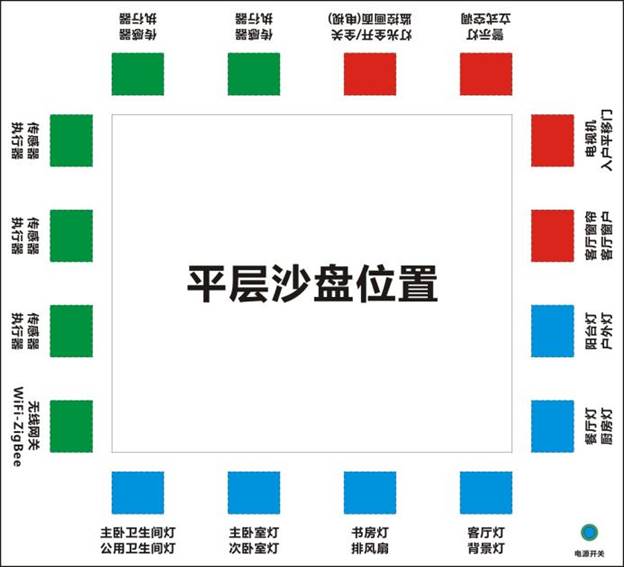

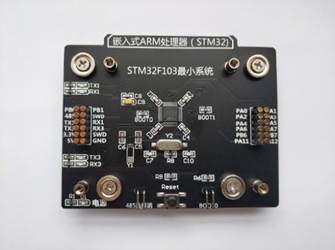

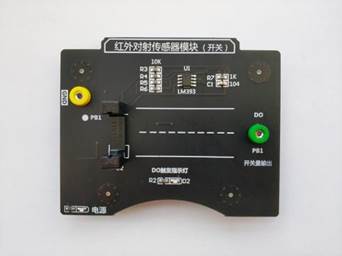

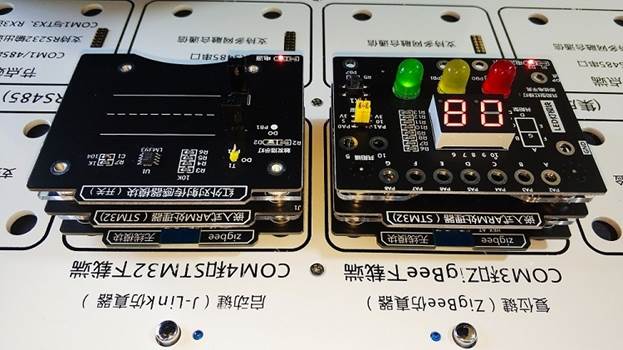

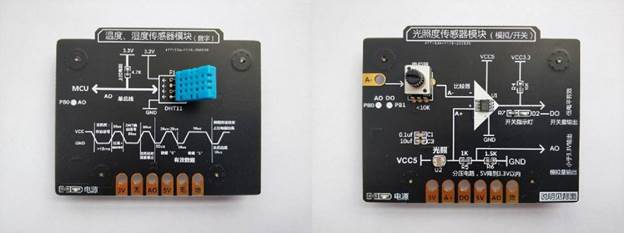

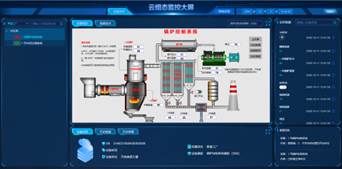

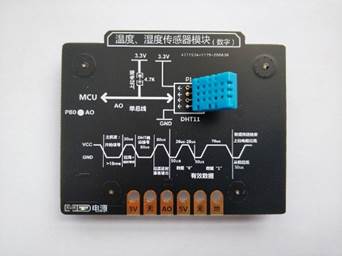

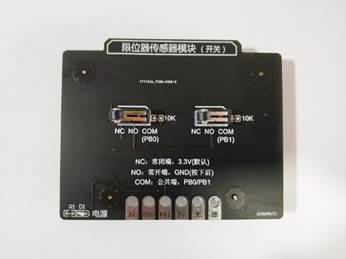

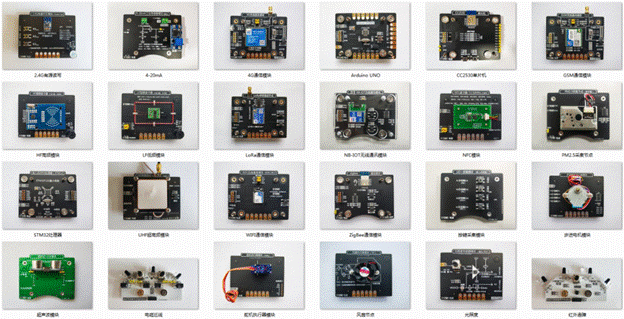

DBLY-106 物联网智能家居实训沙盘一、沙盘简介: 物联网智能家居实训沙盘是针对高等院校智能家居实训的需求,综合运用传感器采集、执行器控制、无线传感器网络、嵌入式系统、RFID系统、网络通信、云平台系统等物联网技术以及多学科技术的交叉融合,依托部署在沙盘内的各种传感器节点、控制节点、智能网关、智能终端实现家居生活环境的智能环境监测、智能安防监测、智能设备控制、智能设备联动等功能,贴近真实智能家居系统,为物联网智能家居实训教学提供了一个完备的应用实训系统。 物联网智能家居实训沙盘实验系统资源丰富,覆盖多种课程实验,可完成单片机技术、嵌入式技术、RFID射频识别技术、无线传感器网络技术、无线通讯技术、传感器技术、云平台技术、电子技术应用等诸多课程的实验实训,课程实验提供开放的软件及代码资源,支持二次开发,着重培养学生的实际动手能力与编程能力,可实现教学、科研、学生毕业设计等相关物联网课题。 二、沙盘特点: 物联网智能家居实训沙盘是一款以综合实训为主的实景沙盘,沙盘主要由实景演示区和综合实训区两部分组成,通过将实景演示区的平层沙盘和综合实训区的物联网模块相结合,实现通过外围物联网模块控制沙盘内的灯光和电器,完成智能家居系统的实训实验。 u 智能家居沙盘采用高强度铝合金骨架,外形尺寸1.1m*1.0m*0.25m; u 智能家居沙盘包含12路灯光、电动窗帘、电动窗户、电视机、电动门、空调、排风扇、警示灯、监控以及全部灯光开关,均可通过外围实验模块进行控制; u 智能家居沙盘采用一体式供电结构,整个沙盘只需连接一根电源线即可,通过一根电源线可以为16路模块供电,省去繁杂的接线工作,便于学生使用操作; u 智能家居沙盘表面集成16个实验模块插槽,所有实验插槽均可进行磁吸式连接,并且集成防短路设计,支持至多个模块的联动实验,可在单个知识点学习的基础上,进行多模块综合应用实验,可完成无线传感网络实验等多种复杂的联网实验; u 智能家居沙盘内部与外围物联网模块底板连接,可通过物联网模块直接控制智能家居的灯光和电器,代码开源,支持二次开发; u 提供NewIOT物联网实验平台,用于实验调试及相关物联网模块基础配置; 三、沙盘模块: u 采用磁吸式可拆卸结构,集成防呆设计,避免短路; u 可以无缝吸附到智能家居实训沙盘上,插槽集成供电功能,无需单独外接电源; u 实验模块表面集成电路图(下图),便于学生更直观的了解元器件的组成及模块的运行原理: u 模块均采用磁吸式接口设计+搭积木式结构,集成标准的12路弹性插针,可以实现供电、仿真调试、数据通信、IO口拓展等功能,同时支持搭积木式的多级磁吸联接,通过弹性插针即可通信,无须外接跳线,通过模块相互搭积木,组成一套完整的物联网系统,如:STM32处理器+ZigBee无线模块+传感器模块(3层垂直积木,无须额外接线),可拓展性强,如下图所示: u 模块升级:更新最新物联网模块时,保证可以与智能家居实训沙盘无缝连接,避免重复购买造成浪费; 四、硬件组成:
五、硬件参数:
通过将各个实验模块与智能家居实训沙盘相结合,可进行多种实训实验:
友情提示:
1、货品验收:阁下收货时请检查物联网智能家居实训沙盘的货品外观,核实物联网智能家居实训沙盘的数量及配件,拒收处于受损状态的物联网智能家居实训沙盘;
2、质保:顶邦将为阁下提供物联网智能家居实训沙盘产品说明书内的质保条件和质保期,在质保范围内提供对物联网智能家居实训沙盘的免费维修,超出条件承诺时提供对物联网智能家居实训沙盘的有偿维修;
3、退换货:阁下单方面原因导致的物联网智能家居实训沙盘选型错误或物联网智能家居实训沙盘购买数量错误,造成物联网智能家居实训沙盘的退换货要求,将不被接受;
4、货期:物联网智能家居实训沙盘的发货期为参考值,如您需要了解物联网智能家居实训沙盘的精确货期,请与顶邦的销售人员联系;
5、如阁下对物联网智能家居实训沙盘有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关物联网智能家居实训沙盘的咨询。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
