一、系统概述：

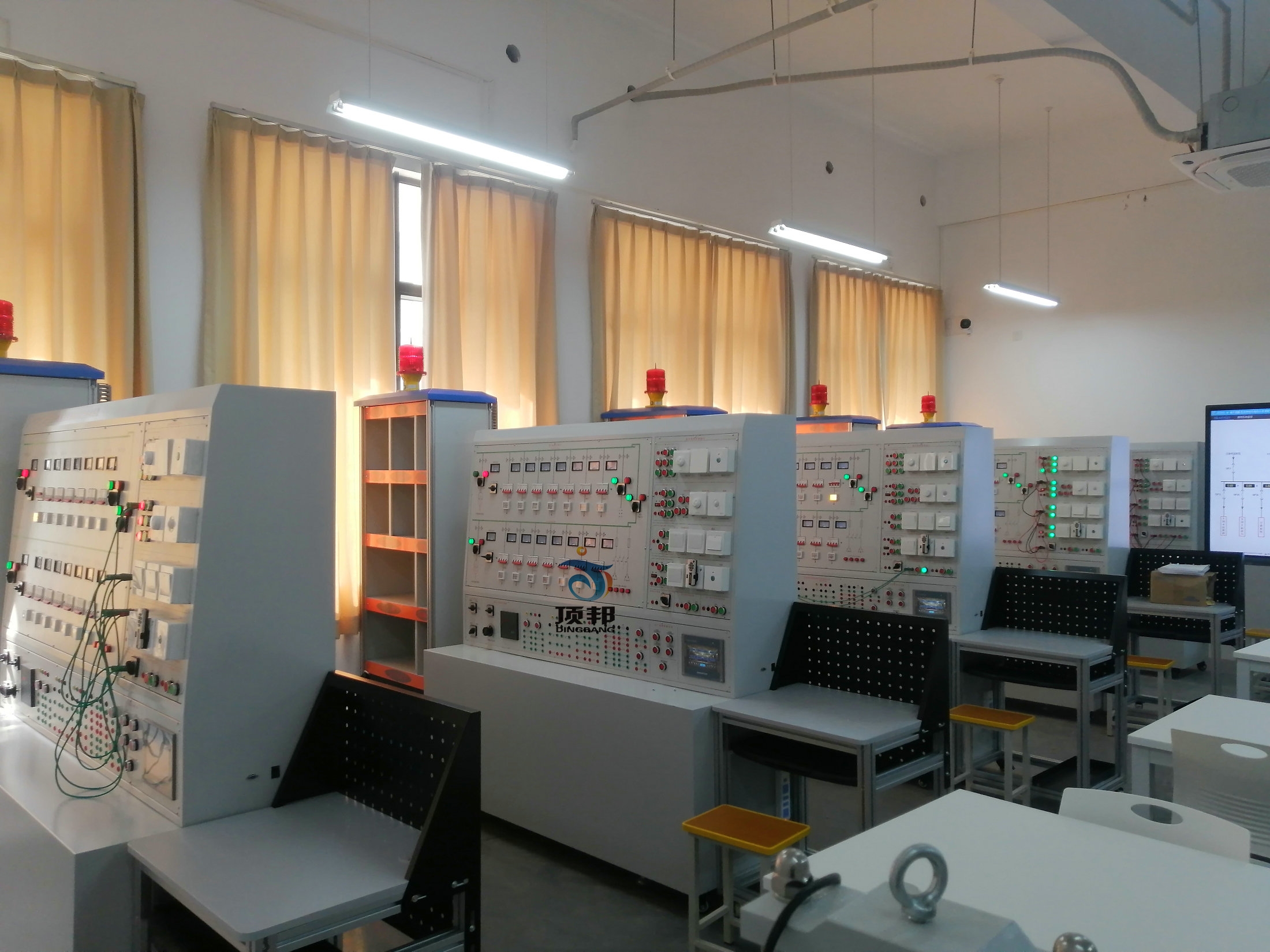

楼宇供配电及照明系统综合实训装置（LON总线）系统由基于LON Talk协议的采集控制器组成网络，整个系统由LonWorks网络适配器、LonWorks采集控制器、模拟照明配电盘、模拟照明灯具、能源计量电度表、电压电流传感器、计算机以及力控组态软件等组成。其主要设备包含：实训平台、LON网络适配器、LON数据采集控制器、模拟照明配电盘（含指针表计、控制开关）、电压传感器、电流传感器、能量计量电度表（单相、三相）、模拟照明灯具、空气开关、接触器、照明控制开关、力控组态软件等。

二、技术指标：
1.输入电源：三相四线（AC 380V±10% 50Hz）；
2.工作环境：温度-10℃--40℃ 相对湿度<85% 海拔<4000m；
3.装置容量：<5.0kVA；
4.外形尺寸约：1800mm×800mm×1800mm；
5.照明控制柜：755mm×450mm×1800mm；
6.绝缘电阻：＞3MΩ；
7.安全保护：具有漏电自动保护功能；
三、系统配置：
1、微型断路器：额定电流: 10A(14只)；
2、微型断路器：额定电流: 32A(1只)；
3、智能无功补偿装置：使用电压范围：(0.85~1.10)倍额定电压。最大允许过电流：1.30倍额定电流。控制路数：4路，6路，8路，10路，12路。投切时间：1~150s/次，可调。工作方式：自动，连续运行。负载在5~100%间变化时，COSφ值保持在0.95以上(1只)；
4、模拟负荷瓷盘电阻6组；
5、模拟负荷电抗6组；
6、接触器: AC220V(17只)；
7、智能电流变送器:0-5A交流电流输入4~20mA电流输出;0-500V交流电压输入4~20mA电流输出(10只)；8、电流表: 0～5A(14只)；
9、电压表: 0～250V(2只)；
10、智能电量变送器:交流电压测量变送器，输出信号为4～20mA ，220VAC供电 交流电压测量变送器，输出信号为4～20mA ，220VAC供电(1只);
11、DDC控制模块:微处理器 16位微处理器(TMP 91 CY22).22MHz;供电电压 24Vac21~30Vdc;过电压保护 24Vac和40Vdc过电压保护及防短路保护(2只);
12、无功补偿电容板1块；
13、信号灯14只；
14、船形开关红色3只；
15、中间继电器22只；
16、时间继电器3只；
17、LON网卡1个；
18、电脑桌铝木结构可移动1张；
19、实训导线及配件1套；该类产品全部采用LON总线式DDC进行控制，每种系统均可开展DDC的编程。
四、供配电及照明系统清单
1、供电部分系统清单

2、照明部分清单
