一、产品简介
新能源纯电动车零部件拆装系统选用新能源纯电动车零部件，动力电池包，电机控制器，驱动电机，车载充电机等选用国内成熟产品，提供接线原理图，培养学员对新能源电动车创新开发及动手能力，微发学员积极性.

二、功能特点
1.驱动系统组装后，真实可运行的新能源电驱动传动系统集成，充分展示各主要零部件结构组成和控制逻辑原理、系统工作过程。
2.实现电池及管理系统、电机控制系统（MCU）、AC/DC、DC/DC、充电系统原理与结构功能认知。
3.锂电池及管理系统（BMS）：动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能，并通过CAN总线的方式与带CAN通讯的车载充电机等进行信息交互。
4.电机控制器与BMS控制单元具有诊断接口，通过上位机软件进行读取系统数据流信息（包含刹车开关、档位、电机转速与电压电流、制动能量回馈电流、电机温度、电机扭矩、电子油门开度、母线端电压/电流，电机控制器输出端电压/电流、制动能量回收等工作状态；电池组电压值、充放电流、温度等）与故障内容。
5.实现纯电动车装调与检测操作。
6.配套实训指导书等教学资料，包含工作原理、实训项目、故障分析等要点说明。

三、技术规格
1.辅助蓄电池：12V60AH
2.动力电池类型：环保型磷酸铁锂动力电池（单体电池3.2V50lH）
动力电池包容量：72V50AH
3.电机控制器：72V300A，驱动电机：72V5KW（交流异步电机）
4.变速箱：两级斜齿轮传动，总减速比1:10；运行噪音小于70分贝

四、实训（实验）项目
1.纯电动整车控制及驱动传动等线路连接、部件组装调试。
2.纯电动整车控制及驱动传动等系统（电池及管理系统、电机及控制系统（MCU）、AC/DC、DC/DC、仪表、车载充电机）结构与原理认知、功能动态演示、装调与检测、故障诊断与排除。

五、基本配置

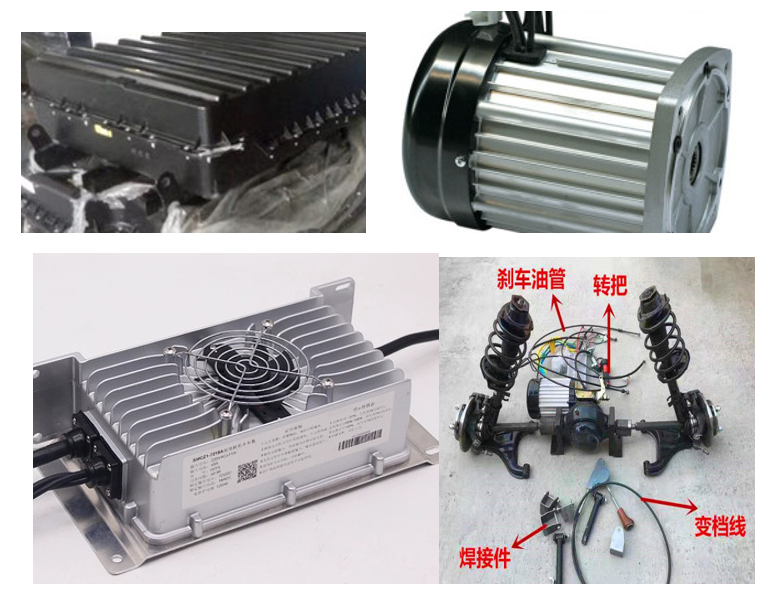

72V磷酸铁锂动力电池包，电池信息7寸显示屏，车载充电机，DC-DC转换器，充电插口，电机控制器，仪表，电子油门总成，换挡机构总成，驱动电机，变速器，传动轴，助力器带泵总成，真空泵总成，真空罐总成，辅助蓄电池，高压连接线，低压电器连接线，低压电器，备用接插件各1套。
