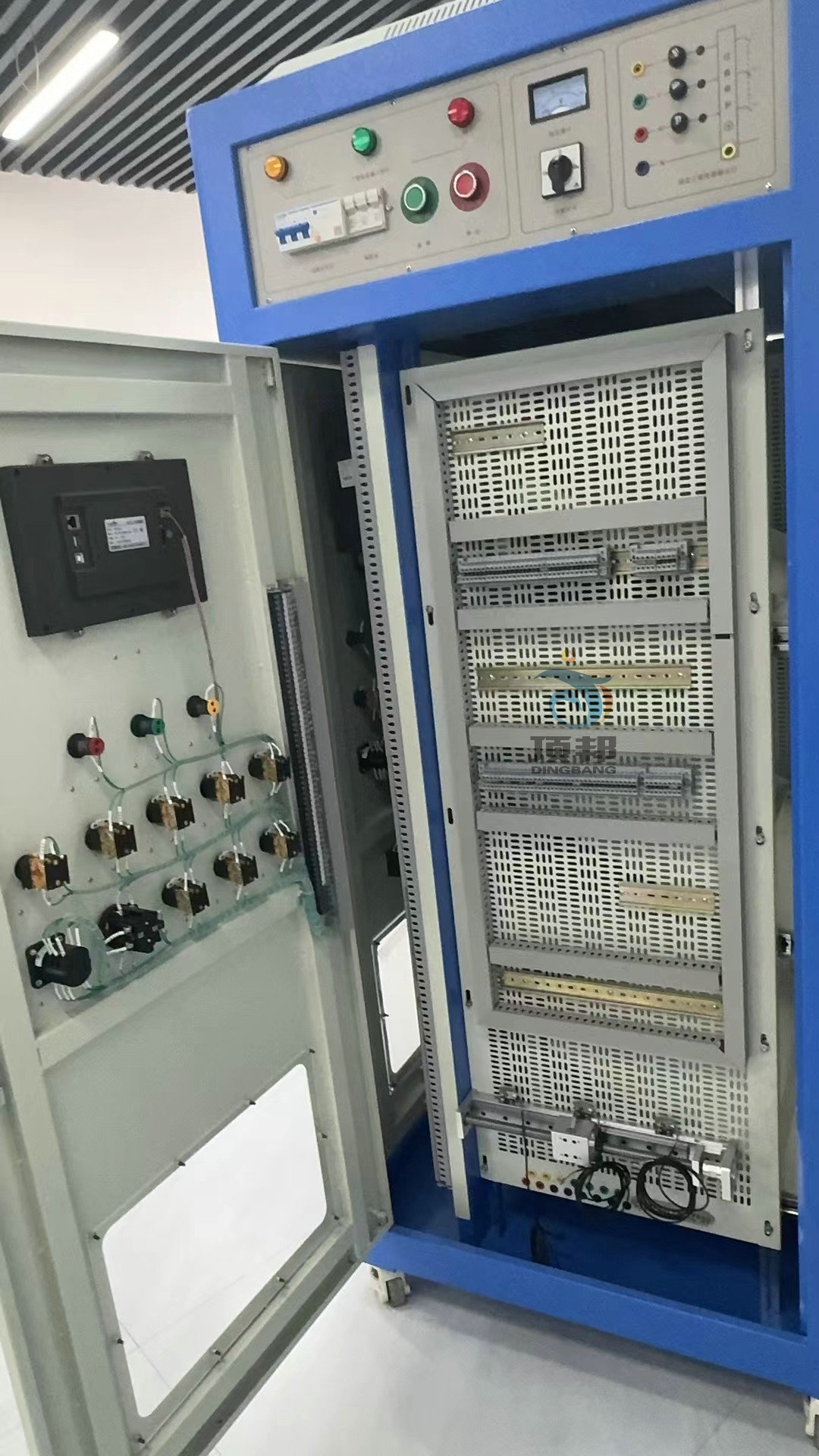

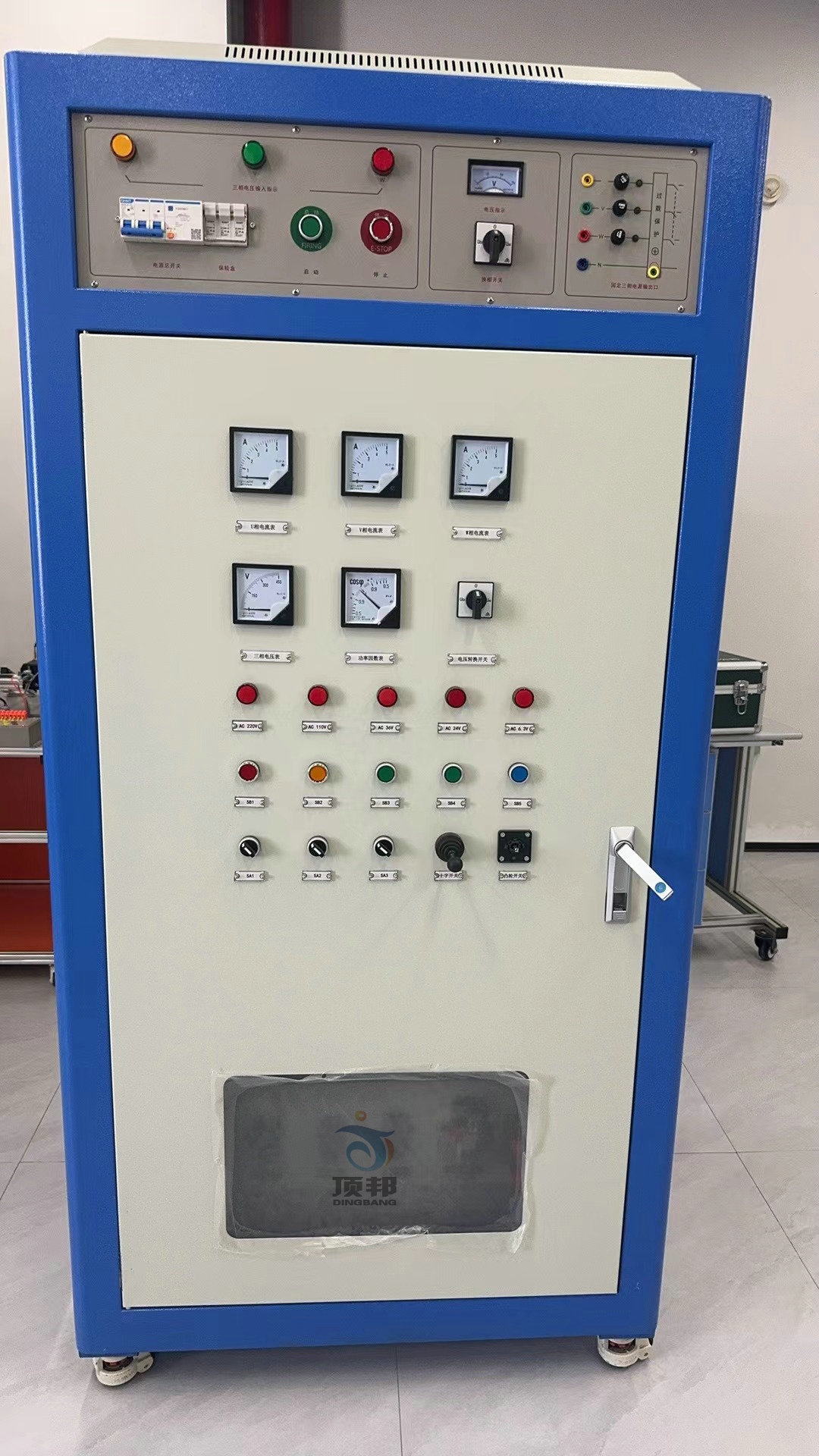

DBWX-089 柜式高级维修电工实训装置

2.5.1 主要配置
高级维修电工实训装置分为A、B、C、D四个区域，具体配置如下：
基本配置

序号	名称	规格与型号	数量	备注
1	实训台	电源：三相四线或三相五线～380V±10% 50Hz 参考尺寸： 950mm×850mm ×1916mm 功率：＜1.5kVA 配置A、B、C三个区域，D区域为故障设置模块	1台	A区域配置见附件一 B区域配置见附件二 C区域配置见附件三
2	电机	三相步进电机	1套
3		WDJ26三相鼠笼式异步电动机	1台
4		WDJ22双速异步电动机	1台
5		DJ17三相线绕式异步电动机	1台
6		DJ15直流并励电动机	1台
7		DJ13-1直流发电机	1台
8	元器件	——	1套	详见附件四
9	电机固定导轨	DD03-3不锈钢电机导轨、光码盘测速系统（1024光电编码器及数显转速表）	1台
10	19芯航空电缆线	2m	4根

附件一：A区域配置

序号	名称	主要元件及规格	数量	备注
	三菱PLC主机	FX3U-48MT/ES-A（FX2N-48MT-001的升级版）（24DI/24DO），FX3U-3A-ADP模拟量模块(2AI/1AO)，带RS485通讯模块，配编程电缆	1套
	三菱变频器及步进电机驱动器	三菱FR-E740-0.75kW 三相380V；3ND583三相步进电机驱动器	1套
	触摸屏	10.4吋彩色	1套
	网孔实操板	参考尺寸：650mm×700mm×1.5mm	1块
	按钮操作面板	信号指示灯、按钮开关、旋钮开关、急停按钮、凸轮开关、十字开关	1块
	航空插头转换板	28位端子排	1块
	元器件	——	1套

附件二：B区域配置

序号	名称	主要元件及规格	数量	备注
1	仪表面板	交流电压表、交流电流表、功率因数表	1块
2	按钮操作面板	信号指示灯、按钮开关、凸轮开关、十字开关等	1块
3	动力配电板	塑壳断路器、保险丝、三相四线电度表、电流互感器	1块
4	室内布线板	单相电度表、单相漏电保护器、保险丝、各种照明开关插座、日光灯套件、白炽灯组	1块
5	低压电器板一	交流接触器	1块
6	低压电器板二	交流接触器、热继电器、时间继电器等	1块
7	低压电器板三	行程开关、控制变压器、过电流继电器等	1块
8	航空插头转换板	28位端子	1块

附件三：C区域配置

序号	名称	配置内容	数量	备注
1	电力电子实训模块一	转速变换器、电压变换器	1块	抽屉式
2	电力电子实训模块二	电流反馈与过流保护模块	1块	抽屉式
3	电力电子实训模块三	电流调节器和速度调节器	1块	抽屉式
4	电力电子实训模块四	零电平检测、转矩极性鉴别、逻辑控制	1块	抽屉式
5	电力电子实训模块五	三相晶闸管触发电路(正桥)	1块	抽屉式
6	电力电子实训模块六	TCA785集成触发电路、单结晶体管触发电路	1块	抽屉式
7	接线模块	C001～C006接线端子板及走线槽	1块
8	电源模块	三相交流电源、三相整流变压器、同步变压器、励磁电源(DC220V)、电感1只、给定（±15V）及输出指示	1块
9	晶闸管主电路模块	三相可控硅模块2只、晶闸管4只、整流二极管6只，直流电流互感器1只、三相芯式变压器1组	1块
10	测量仪表模块	数字交流真有效值电压表（0～500V）一只、数字交流真有效值电流表(0～5A)一只、直流电压表（±300V）一只、直流电流表（±2A）一只	1块
11	可调负载模块	2×900Ω/0.41A可调磁盘电阻器2只、2×90Ω/1.41A可调磁盘电阻器1只	1块
12	航空插头转换板	24位端子	1块

附件四：元器件

序号	名称	主要元件及规格	数量	备注
1	空气开关	DZ47-63LE10A4P	1只
2	保险丝	RT18-32/3P	1只
3	保险丝	RT18-32/2P	1只
4	交流接触器	LC1-D0610M5N	7只
5	热继电器	JRS1D-25 1A	2只
6	行程开关	LX19-001	4只
7	控制变压器	BK150	1只
8	走线槽	2525	2米
9	导轨	H35	2米

2.5.2 功能要求
2.5.2.1 电气控制
(1) 异步电动机点动控制电路
(2) 异步电动机两地控制电路
(3) 异步电动机联锁正反转控制电路
(4) 双重联锁控制电路
(5) 自动顺序控制电路
(6) 三相异步电动机手动顺序启动
(7) 异步电动机Y-Δ控制电路
(8) 异步电动机能耗制动控制电路
(9) 按钮联锁的三相异步电动机正反转控制线路
(10) 接触器联锁的三相异步电动机正反转控制线路
(11) 双重联锁的三相异步电动机正反转控制线路
(12) 单向减压启动及反接制动控制线路
(13) 异步电动机反接制动控制电路
(14) 自动往返控制电路
(15) 正反转点动、启动控制电路
(16) 带有点动的自动往返控制电路
(17) 异步电动机自锁控制电路
(18) 异步电动机单向点动、启动控制电路
(19) 三相异步电动机定子串电阻减压启动手动、自动控制线路
(20) 接触器控制双速电动机的控制线路
(21) 时间继电器控制双速电机的控制线路
2.5.2.2 室内照明及动力配电
(1) 插座和一个开关控制一盏灯（白炽灯、荧光灯、二极漏电开关）
(2) 两个双联开关控制一盏灯（白炽灯、荧光灯、二极漏电开关）
(3) 三个开关控制一盏灯（白炽灯、荧光灯、二极漏电开关）
(4) 日光灯线路的接线
(5) 声控开关控制白炽灯电路的接线
(6) 触摸延时开关控制白炽灯电路的接线
(7) 人体感应开关控制白炽灯电路的接线
(8) 单相电度表直接接线电路
(9) 单相电度表经电流互感器的接线电路
(10) 电压表、电流表接线电路
(11) 万能转换开关和电压表测量三相电压接线
(12) 一只电流互感器用于单相回路的控制电路接线
(13) 三只电流互感器接成星型接线电路
(14) 三只电流互感器接成三角形接线电路
(15) 三相功率因数表的测量电路
(16) 三相四线有功电度表的接线电路
(17) 三相四线有功电度表经电流互感器的接线电路
2.5.2.3 PLC电气控制
(1) PLC控制的三相鼠笼式异步电动机点动控制和自锁线路
(2) PLC控制的三相鼠笼式异步电动机带延时正反转线路
(3) PLC控制的三相鼠笼式异步电动机联锁正反转线路
(4) PLC控制的三相鼠笼式异步电动机Y/Δ换接起动线路
(5) PLC控制的三相鼠笼式异步电动机反接制动线路
(6) PLC控制的三相鼠笼式异步电动机能耗制动线路
(7) PLC控制的三相鼠笼式异步电动机串电阻起动线路
(8) PLC控制的自动往返线路
(9) PLC控制的两地启动停止线路
(10) PLC控制的三相鼠笼式异步电动机顺序启动线路
2.5.2.4 PLC、变频器、触摸屏的综合应用
（1）变频器功能参数设置与操作
（2）变频器无级调速
（3）变频器控制电机正反转
（4）外部端子点动控制
（5）多段速度选择变频调速
（6）外部模拟量（电压/电流）变频调速
（7）瞬时停电起动控制
（8）PID变频调速控制
（9）PLC对象实训（十字路口交通灯、电梯、步进电机等）
（10）PLC控制变频器外部端子的电机正反转
（11）基于PLC的程序运转控制
（12）基于PLC模拟量控制变频开环调速
（13）基于PLC通信方式的变频器开环调速
（14）基于PLC通信方式的速度闭环定位控制
（15）基于PLC模拟量方式的变频器闭环调速
（16）PLC与人机界面触摸屏通讯控制
（17） PLC、人机界面触摸屏与变频器通讯控制
（18）PLC与人机界面触摸屏数字量调速
（19）PLC与人机界面触摸屏模拟量调速
