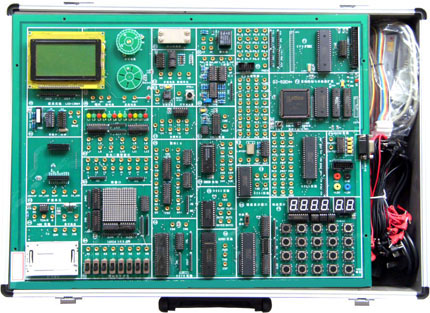

DB-52EH 万能单片机实验开发系统

一、系统简介
万能单片机实验开发系统是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想，主板以《单片机实验指导书》基础实验为主，增加地址总线、数据总线、控制总线引出和扩展单元（区），这样学校可以从需要出发，选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

二、系统组成：
•硬件：
（1）开发系统组成：单片机仿真接口（仿真器外接），用户CPU（AT89S52），系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电路，开放式6位动态数码管显示电路.
（2）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/ 输出电路，排针∕锁紧孔转接口、16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，ISP在线下载接口，打印口，用户串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；
（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；
（5）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司各种扩展模块。
•软件：
系统配置2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。
•电源：
系统内置高性能直流稳压电源。
•机箱：
系统配置轻便铝合金箱子作为实验仪机箱。

三、系统主要特点:
（1）仿真器外接：仿真器和实验系统分开，实验系统只留仿真器接口，仿真器可单独使用。实验仪配置的51/96通用单片机仿真器，64K数据空间、64K 程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。该实验仪也可选配Keil-C仿真器，支持Keil-C软件。在线仿真、在线编程下载，自动识别,无需开关切换，用户CPU资源全部开放,可支持总线仿真和IO口仿真(P0,P1,P2,P3)。
（2）仿真C8051F 单片机（SOC）：选配C8051F 仿真系统，可对嵌入式系统C8051F 单片机（SOC）实验、开发的。
（3）仿真AVR ATMEGA16单片机：选配JTAG-ICE仿真系统，可对AVR系统ATMEGA16 单片机实验、开发的。
（4）支持仿真下载MICROCHIP系列单片机,如 PIC16F877A 单片机,配有USB接口的仿真下载编程器. （选配）
（5）支持仿真下载TI MSP430F449等单片机,配有MSP430JTAG仿真器（选配）
（6）支持EDA开发：通过选配EDA扩展卡，实现EDA(CPLD/FPGA)和单片机两合一，可分别控制实验电路。（选配价格根据不同的模块另议）
（7）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（8）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。
（9）在线下载：在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。
（10）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。
以上各种CPU均配有详细的实验例程和实验指导文档，其中上述第10项是针对S52系统.
四、实验项目:
(一)软件实验

1	清零程序	6	查找相同数据个数
2	拆字程序	7	无符号双字节快速乘法子程序
3	拼字程序	8	多分支程序
4	数据区传送子程序	9	脉冲计数实验
5	数据排序实验	10	电脑时钟实验

(二)硬件实验

1	P1口亮灯实验	15	继电器控制实验
2	P1口转弯灯实验	16	步进电机控制
3	P3.3口输入，P1口输出实验	17	8253方波实验
4	工业顺序控制实验	18	小直流电机调速实验（霍尔传感器）
5	8255 A、B、C口输出方波实验	19	16*16 LED点阵显示实验
6	8255 PA口控制PB口	20	128*64（1602）LCD液晶显示实验
7	8255控制交通灯	21	8250可编程异步通讯接口实验（自发自收）
8	简单I/O扩展实验	22	8251可编程通讯接口实验（与PC机）
9	A/D0809转换实验	23	单片机RS232/485串行发送实验（双机通讯）
10	D/A0832转换实验	24	单片机RS232/485串行接收实验（双机通讯）
11	8279键盘显示实验	25	DS18B20单总线温度测量实验
12	通用打印机实验；（打印机选配☆）	26	压力实验
13	微型打印机打印字符、曲线、汉字实验；（打印机选配☆）	27	PWM实验
14	I2C储存卡读写实验	28	射极跟随器

(三)扩展卡实验（选配）☆

1	POD1扩展卡主持以下实验	看门狗实验
		红外线遥控收发实验
		165并转串
		164串转并
		查询式键盘
2	POD2扩展卡主持以下实验	LM331 V/F、F/V实验
2	POD2扩展卡主持以下实验	138译码
3	POD3扩展卡主持以下实验	串行EEPROM 93C46读写实验
		I2C AT24C02读写实验
		TLC549串行A/D转换实验
		TLC5615 10位D/A串行转换实验
		PCF8563 I²C日历时钟实验
4	POD4扩展卡主持以下实验	ISD1420 语音录放
5	POD5扩展卡	40芯锁紧大孔引出，扩展主板以外接口芯片用
6	POD1032扩展卡	主持Lattice公司：ISP1032E芯片实验开发
7	POD1C3扩展卡	主持Atera公司：EP1C3T144芯片实验开发
8	POD1C6扩展卡	主持Atera公司：EP1C6T144芯片实验开发
9	CAN卡	CAN总线通讯接口实验
10	以太网卡	以太网TCP/IP协议接口实验
11	USB2.0卡	USB2.0通讯接口实验。
12	TFT液晶显示器	TFT触摸彩屏显示文字和彩条实验
		TFT触摸彩屏显示图片实验
		TFT触摸彩屏触摸实验

(四)创新实验模块(选配)

1	倾斜检测传感器模块	2	凝露检测传感器模块
3	触摸检测传感器模块	4	火焰检测传感器模块
5	紫外检测传感器模块	6	气体检测传感器模块
7	振动检测传感器模块	8	超声波测距模块
9	数字收音机模块	10	无线数据通讯模块
11	人体红外感应模块	12	尘埃灰尘粉尘检测传感器模块
13	光电传感器模块	14	光敏传感器模块

(五) 单片机（选配）☆

1	仿真C8051F 单片机（SOC）：选配C8051F 仿真系统，可对嵌入式系统C8051F 单片机（SOC）实验、开发的。
2	仿真AVR ATMEGA16单片机：选配JTAG-ICE仿真系统，可对AVR系统ATMEGA16 单片机实验、开发的。
3	支持仿真下载MICROCHIP系列单片机,如 PIC16F877A 单片机,配有USB接口的仿真下载编程器.
4	支持仿真下载TI MSP430F449等单片机,配有MSP430JTAG仿真器
5	支持EDA开发：通过选配EDA扩展卡，实现EDA(CPLD/FPGA)和单片机两合一，可分别控制实验电路。

(六)单片机实训包模块（选配）☆

序号	实训包名称	配件		说明
序号	实训包名称	配件名称	数量	说明
1.	可燃气体报警仪	51单片机系统	1	使用可燃气体传感器，调理电路进行信号调理，单片机根据信号进行报警。
		可燃气体检测模块	1
		配件、技术资料	1
2.	流量液位检测自动供水（带红外遥控）	51单片机系统	1	单片机实时检测并在LED上实时显示水流量信息，同时根据液位情况，控制水泵进行自动供水控制，水流量可手动进行调节。系统带红外遥控系统。
		透明供水系统模型	1
		水泵	1
		流量检测系统	1
		液位检测系统	1
		红外遥控器	1
		配件、技术资料	1
3.	超声波倒车雷达	51单片机系统	1个	使用一对超声波传感器，单片机根据发射与接收超声波信号的时间差来计算距离，带温度补偿，结果用数码管显示
		超声波测距模块	1个
		显示模块	1个
		配件、技术资料	1份
4.	环境测试仪	51单片机系统	1个	使用温度、湿度、光强传感器，测量环境温度和湿度及光线明暗
		环境测试模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
5.	出租车计价器	51单片机系统	1个	直流电机模拟车轮，用霍尔传感器测里程，用LCD显示里程、单价、总价、等信息
		液晶显示模块	1个
		直流电机模块	1个
		配件、技术资料	1份
6.	数字式多路温度采集系统	51单片机系统	1个	对8组DS18B20同进进行温度采集和显示
		DS18B20模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
7.	数据采集系统	51单片机系统	1个	采用AD转换器转换模拟信号，再通过单片机串口发送到PC机，PC机对收到的数据进行显示
		数据采集模块	1个
		串行通信模块	1个
		配件、技术资料	1份
8.	交通灯控制系统	51单片机系统	1个	用LED发光二极管模拟交通灯，数码管显示倒计时秒数
		交通灯模块	1个
		显示模块	1个
		配件、技术资料	1份
9.	直流、步进电机控制系统	51单片机系统	1个	PWM控制直流电机转速，并用霍尔传感器测速；步进电机正反转控制、速度控制
		电机控制模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
10.	公交车报站器	51单片机系统	1个	公交车报站，语音提示，可进行语音录放控制
		语音录放模块	1个
		配件、技术资料	1份
11.	红外测温仪	单片机系统	1个	使用热释红外传感器，实现非接触测量人体、物体温度，用数码管显示
		红外测温模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
12.	数字电子钟	51单片机系统	1个	年、月、日、星期、时、分、秒显示，程序中可设置初值
		日历时钟模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
13.	俄罗斯方块游戏	单片机系统	1个	单片机实现俄罗斯游戏，用LCD显示，键盘控制
		液晶显示模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
14.	电子称	51单片机系统	1个	测量物体质量，用数码管显示，提供法码，量程500克
		压力测量模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
15.	考勤机	51单片机系统	1个	IC卡应用于考勤机，身份识别
		读卡器模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
16.	U盘、SD卡读写器	U盘、SD卡读写模块	1个	可读写U盘/SD卡，U盘/SD卡自配
16.	U盘、SD卡读写器	配件、技术资料	1份	可读写U盘/SD卡，U盘/SD卡自配
17.	MP3音乐播放器	MP3播放模块	1个	可播放MP3音乐，并可自由更新MP3文件
17.	MP3音乐播放器	配件、技术资料	1份	可播放MP3音乐，并可自由更新MP3文件
18.	无线语音传输系统	单片机系统	1个	无线数据传输模块实现数据传输，注：用户至少配两套系统才能完成传输功能
		无线通信模块	1个
		配件、技术资料	1份
19.	基于CAN总线的汽车车窗控制	51单片机系统	1个	CAN总线方式通信，控制车窗的开合（模拟），注：用户至少配两套系统才能完成传输功能
		CAN通讯模块	1个
		配件、技术资料	1份
20.	网络家电	51单片机系统	1个	通过以太网控制（模拟）空调的启动、停止和设置
		以太网通讯模块	1 个
		配件、技术资料	1份
21.	GSM通信系统	51单片机系统	1个	单片机控制GSM通信模块实现自动拔号通话功能
		GSM网络通信模块	1 个
		配件、技术资料	1份
22.	GPS定位	51单片机系统	1个	单片机读取GPS模块信号：时间、经度、纬度、海拔、移动速度等，用LCD显示
		GPS模块	1个
		液晶显示模块	1个
		配件、技术资料	1份
23.	语音识别机器人	语音识别控制模块	1个	单片机对语音进行识别，可以控制机器人前进、后退、左转、右转、跳舞等动作
		机器人	1个
		机器人控制板	1个
		配件、技术资料	1份
24.	语音遥控小车	语音识别控制模块	1个	单片机对语音进行识别，控制小车前进、后退、左转、右转等动作
		小车车体	1个
		小车驱动板	1个
		配件、技术资料	1份
25.	LED点阵显示屏	51单片机系统	1个	基于51单片机控制的多功能LED点阵显示屏，适合单片机实训中的项目教学，由64片88点阵LED模块组成，可同时显示16个1616点阵的汉字。
		LED显示屏	1个
		配件、技术资料	1份
