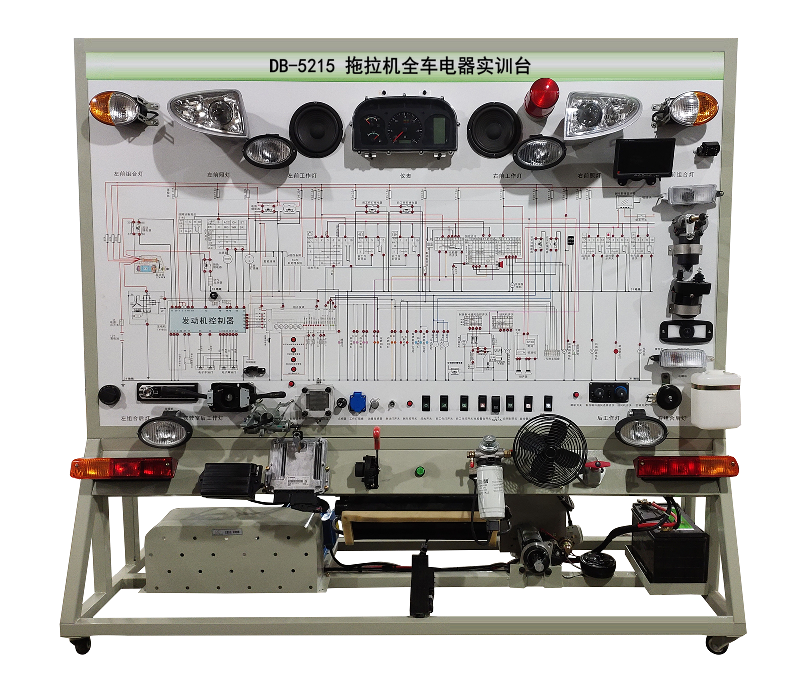

DB-5215 拖拉机电器实训台

(参考图)

1.目标：

拖拉机全车电器实训台以全新LX1804拖拉机整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统的组成结构和工作过程。能够满足拖拉机培训期间对整车电器理论和维修实训的教学需要。
1.2 功能
1.2.1 真实可运行的整车电器系统，充分展示整车电器系统的组成结构。接通电源后，操纵示教板上的各种电器开关、按钮、仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统，能够真实演示其工作过程。
1.2.2 设备面板要耐创击、耐污染、防火、防潮，表面要求喷涂底漆处理；面板上需要打印有永不褪色的彩色电路图。
1.2.3 面板上需要安装检测端子，能够直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
1.3 技术规格
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：室温
三相异步电动机
外形:1740*650*1700mm
1.4 基本配置

序号	名称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关	原车	个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右转向灯	原车	套	1
7	左右转向边灯	原车	套	1
8	左右组合尾灯	原车	套	1
9	牌照灯	原车	套	1
10	灯光开关	原车	套	1
11	刹车灯开关	原车	套	1
12	倒车灯开关	原车	套	1
13	危险灯开关	原车	套	1
14	线束	原车	套	1
15	雨刮总成	原车	套	1
16	喷水电机/喷水壶	原车	套	1
17	喇叭	原车	个	2
18	喇叭继电器	原车	个	1
19	起动机总成	原车	台	1
20	发电机总成	原车	台	1
21	三相异步电动机	/	台	1
22	蓄电池	原车	台	1
23	保险丝盒	原车	个	1
24	电源总开关	50A	个	1
27	仪表CAN总线回路	原车	套	1
28	启动回路	原车	套	1
29	灯光控制回路	原车	套	1
30	危机报警及转向指示回路	原车	套	1
31	充电回路	原车	套	1
32	预热回路	原车	套	1
33	模拟空调暖风回路	原车	套	1
34	故障模拟与排除装置	/	套	1
35	LX1804电器工作原理图	/	套	1
36	教师手册	/	套	1
37	合格证与保修卡	/	套	1
