DB-DCFA 机构运动简图的测绘及分析实验模型

机构运动简图的测绘及分析实验模型


机构运动简图的测绘及分析实验模型

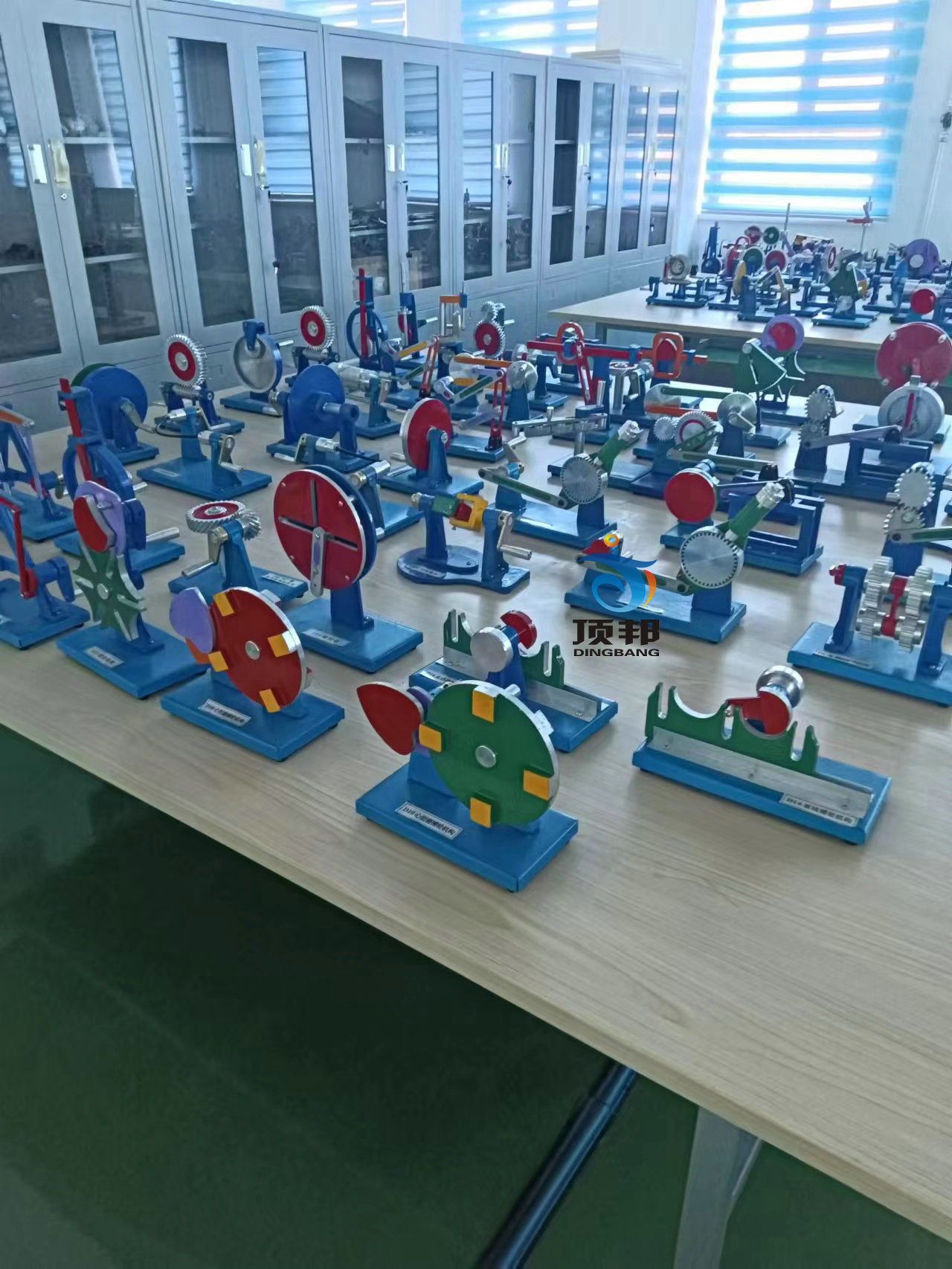

(参考图)

一、功能与特点
1.要用于机械原理(机械设计基础)课程开设“机构运动简图测绘及分析实验”;此外,产品中的所有模型都可以单独用于机械原理(机械设计基础)的课堂教学,机械创新设计课程中的机构创新部分的案例教学;
2.本系列产品分为DB-DCFA(基础型)、DB-DCFB(基础型)、DB-DCFC(创新型)和DB-DCFD(综选型),每大类型中精选配置典型的机构模型。
二、性能规格
1.模型材料:采用全铝合金材料,喷漆处理,使工件美观耐用,重量轻、方便课堂教学携带。
2.运动构件经机械精加工,装配精度高,机构运动灵活,各构件不发生干涉现象。
3. 各模型按教学要求分色、划线,为学生测绘、测量、计算自由度提供依据。主要部分颜色统一。
4.模型尺寸:240×200×160mm左右

序列品   名单位数量单价金额备注
1DB-DCFA机构运动简图的测绘及分析模型11100011000全铝制,10台为一套,附件1
2DB-DCFB机构运动简图的测绘及分析模型11600016000全铝制,10台为一套,附件2
3DB-DCFC机构运动简图的测绘及分析模型11820018200全铝制,10台为一套,附件3
4DB-DCFD机构运动简图的测绘及分析模型15900059000全铝制,50台为一套,附件4

DB-DCFA机构运动简图的测绘及分析模型
功能特点:机构测绘及分析实验模型材料全部用铝合金制作,如运动件、转动轴齿轮都精加工而成。成台部件进行了分色处理,尺寸:240×200×160(mm)左右。对学生测绘量计算自由度提供了方便依据。产品转动灵活、耐磨性好、拆装方便,使用寿命保证在30年以上。
A1曲柄滑块泵A2曲柄摇块泵
A3曲杆摇杆泵A4转动导杆泵
A5摆动导杆泵A6剪床机构
A7差动轮系结构A8浮动盘联轴节
A9齿轮直线机构A10齿轮摆杆机构

DB-DCFB 机构运动简图的测绘及分析模型
B1抛光机B2装订机机构
B3牛头刨床B4鄂式破碎机
B5步进输送机B6假支关节机构
B7机械手腕部机构B8简易冲床
B9铆钉机构B10制动机构

DB-DCFC 机构运动简图的测绘及分析模型
C1新型四杆机构C2放射连接组合机构
C3汪克尔旋转式发动机C4摆盘式活塞机机构
C5轴向柱塞泵机构C6插秧机分秧插秧机构
C7齿轮-凹轮组合机构(1)C8齿轮-凹轮组合机构(2)
C9多论廓轮换工作机构C10工作移置装置运动机构

DB-DCFD 机构运动简图的测绘及分析模型
编号模型名称编号模型名称
1叠加机构26直线运动机构
2双曲柄机构27连杆棘轮机构
3内槽轮机构28差动螺旋机构
4滚子推杆心型凸轮机构29滑道轴节机构
5斜齿轮传动机构30三平杆传动机构
6减速器31万向接头
7齿轮间歇机构32双冲头机构
8ZK周转轮系机构33偏心凸轮机构
9曲柄摇杆机构34偏心往复运动机构
10心型摩擦轮机构35急回机构
11扇形齿轮机构36椭圆齿轮机构
12磨擦轮机构372K-H周转轮系机构
13椭圆齿轮机构   正弦机构38三档齿轮变速机构
14直线槽轮机构39蜗轮蜗杆传动机构
15行星机构40往复圆柱凸轮机构
16等径凸轮机构41槽轮机构
1745°螺旋齿轮传动机构42机器人爬杆机构
18圆锥直齿轮传动机43摆动导杆急回机构
19齿轮传动往复运动机构44反馈机构
20空间机构4590°螺旋齿轮传动机构
21安全离合器机构46差速器
22齿轮连杆机构47软轴传动机构
23摆动滑块机构48运动合成机构
24椭圆仪49偏心调速器机构
25渐开线凸轮机构50行星机构Ⅱ
