DB-DCS06 双控滚动轴承性能测试分析实验台

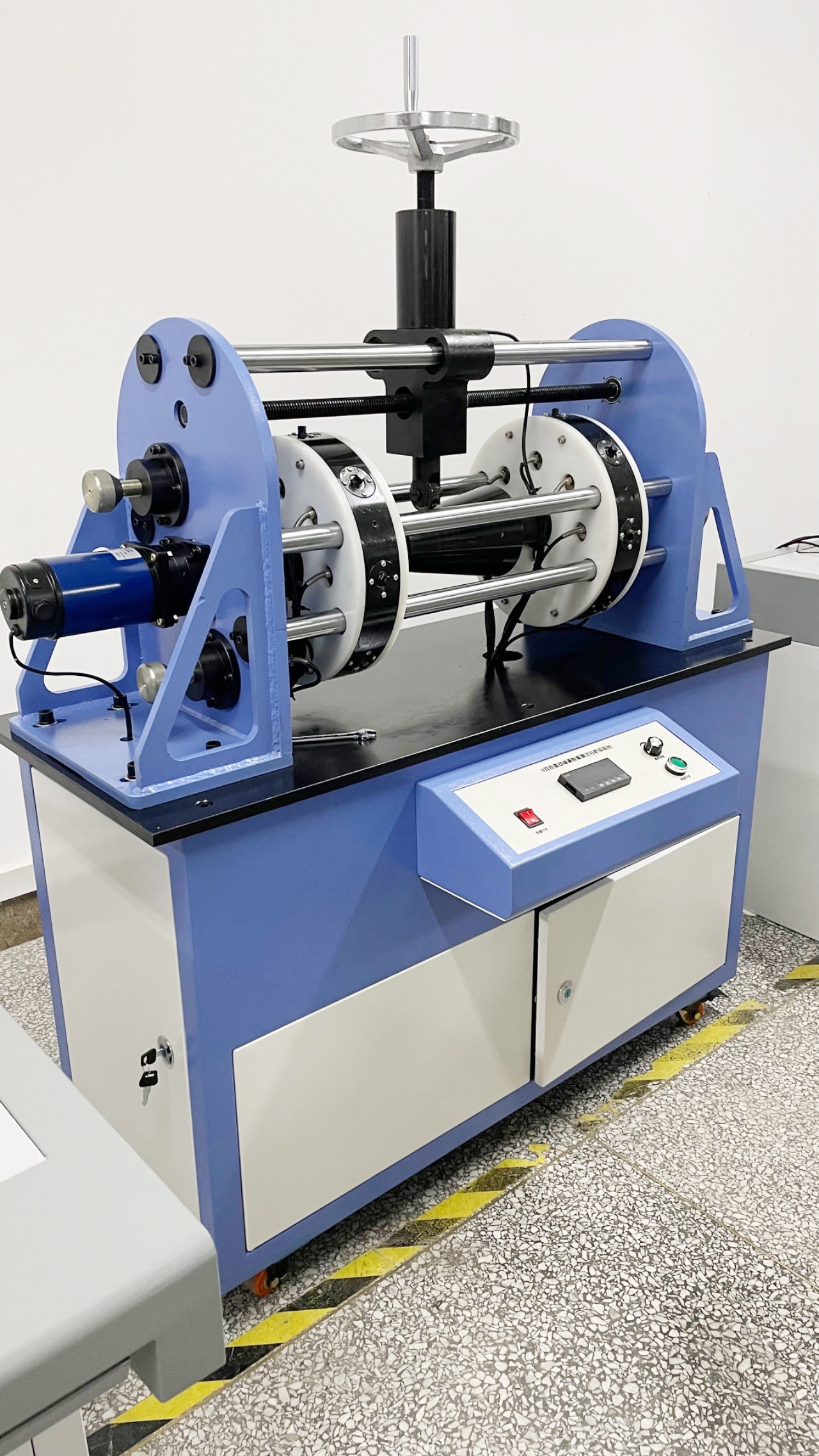

实验台参考图

一、实验台介绍
1、概述
双控滚动轴承性能测试分析实验台是专为大专院校用于《机械设计》课程中滚动轴承综合设计、性能测试分析而联合开发的开放型、创新型、设计综合性实验的新型教学实验设备。
2、主要技术指标
滚动轴承公称直径：D=50mm；
滚动轴承跨度：L=300mm；
总径向载荷：P1=10000N；
总轴向载荷：P2=10000N；
左、右滚动轴承径向载荷传感器：50000N  精度：0.05 %；
左、右滚动轴承轴向载荷传感器：10000N；    精度：0.05%；
电机功率：N=180W；
3、实验台组成及基本配置
①滚动轴承：2种（圆锥滚子轴承和深沟球轴承）；
②可移动的滚动轴承座：1对；
③滚动轴承、径向加载装置：1套；
（作用点位置可在0～130mm内任意调节）；
④滚动轴承径向载荷传感器：量程：5000N，16个；
精度等级：0.05%；
⑤总径向载荷传感器：量程：10000N，1个；
⑥轴向载荷传感器：量程：10000N，3个；
⑦微型电机：YYJ90—180W，N=180W，n=10r.p.m；
⑧计算机测试软件光盘：1个；
4、性能特点
①配有一对可轴向移动的滚动轴承座；
②可直接测量滚子对外圈的压力及变化情况（关键特点）；
③可任意调节径向载荷受力点（0-130mm范围）；
④可通过计算机或自控数显测绘滚动轴承在轴向、径向载荷作用下轴承径向载荷分布变化情况；
⑤可通过电脑测绘滚动体内、外圈载荷变化曲线；
⑥可通过电脑或数显手控计算单个滚动轴承轴向载荷与总轴向载荷的关系，并与理论计算结果进行比较分析。
二、实验内容
1、滚动轴承径向载荷分布及变化实验测试在总轴向和径向载荷作用下，滚动轴承径向载荷分布及变化情况，并作出载荷分布曲线。
2、滚动轴承元件上载荷动态分析实验，测试滚动轴承元件上的载荷随时间的变化情况，并作出变化曲线。
3、滚动轴承组合设计实验，测试滚动轴承组内部轴向载荷、轴向载荷和总轴向载荷的关系，并进行滚动轴承组合设计计算。
